أجهزة أجهزة الصراف الآلي عبر الإنترنت للورق الحراري
ECOO-T1400FA
يعد EcooGraphix T-1400FA مثاليًا لقطع مختلف المواد الملفوفة الضخمة للغاية بما في ذلك الأفلام البلاستيكية (PVC ، OPP ، PET ، CPP) ، والورق ، ورق الزجاج ، ورق الألومنيوم ، ورق الألومنيوم ، الملصقات اللاصقة,الأقمشة غير المنسوجة، والمواد الأخرى، التي تضمن قطع ودقة وإعادة التلف.
الخصائص:
1) يوفر نظام التحكم بـ PLC و شاشة اللمس عرضًا بديهيًا للمعلمات لسهولة الإعداد. ببساطة إدخال قطر اللف، سمك المادة، والتوتر الأولي،والآلة تعمل تلقائيًا.
2) نظام الحمل الهيدروليكي بدون عمود يدعم سعة حمولة أقصاها 3 أطنان.
3) التحكم في التوتر في إزالة التلفاز بمساعدة الفرامل الكهرومغناطيسية التي يبلغ وزنها 20 كجم/م2.
4) لوحات الحائط المعالجة الحرارية والمعالجة بالإنترنت تضمن عدم التشوه مع مرور الوقت.
5) يحتفظ عجلة التوازن القابلة للتعديل في الاتجاه في قسم التفكيك بالاتصال الوثيق مع الشبكة بأكملها.
6) أدوات نقل التوازن الديناميكية/الستاتيكية تضمن التشغيل السلس.
7) السكاكين الدائرية العليا التي يتم تثبيتها بواسطة المسامير والسكاكين الدائرية السفلية التي يتم تثبيتها بواسطة المسافة الألومنيوم تضمن دقة القطع.
8) الجهاز التلقائي يضع الذيل بشكل مريح، مما يسهل إعادة التلف بسرعة.
9) جهاز استشعار خلية الحمل ومراقب التوتر التلقائي يحافظان على توتر ثابت طوال العملية.
10) عداد العداد التلقائي يوقف الجهاز عند الوصول إلى الطول المحدد مسبقاً.
11) مكرر الموز يمنع مشاكل تداخل أثناء التشغيل.
12) مجهزة بمفتاح طوارئ للسلامة.
13) توجيه الويب بسهولة بواسطة جهاز استشعار الكاميرا الرقمية CCD أو الخلية الضوئية ، مما يضمن محاذاة دقيقة.
2.المعلمات الرئيسية:
| النموذج |
Ecoo-1400FA |
| عرض الويب الأساسي |
1400ملم |
| أقصى قطر للشبكة الأم |
1200ملم |
| أقصى قطر للفول |
300ملم |
| الحد الأدنى عرض الشق |
15ملم |
| السرعة القصوى للآلة |
300 متر/دقيقة |
| عزم الدوران |
100Nm |
| نوع التفريغ |
عجلة التوسع الهوائي |
| عمود التلف |
0.5 ، 1 متوفرة (أو حسب طلبك) |
| القوة |
20 كيلوواط |
| الجهد |
3 مراحل، 380 فولت، 50 هرتز |
| الوزن |
4000 كجم |
| البعد |
5500*2200*1880ملم |

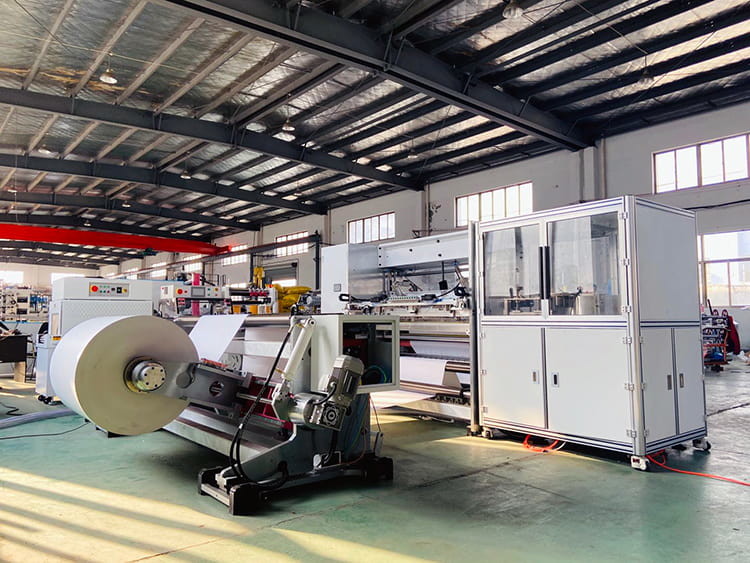

يسمح Ecoo-1400FA بإنتاج الورق الحراري السلس من تغذية النواة إلى تعبئة اللفائف ، مما يجعل العملية أكثر سهولة في عملية واحدة.
مع Ecoo-1400FA، يمكنك بسهولة إنتاج 23000 إلى 35000 قطعة من 57 ملم × 50 ملم حتى لفة في غضون 8 ساعات، دون الحاجة إلى عامل مخصص.
لتوفير فهم شامل لخط إنتاج الورق الحراري التلقائي Ecoo-1400FA الذي تم إصداره حديثًا ، سنقوم بتفكيك عمله خطوة بخطوة.يمكنك مشاهدة الفيديو التجريبي على يوتيوب للإشارة.

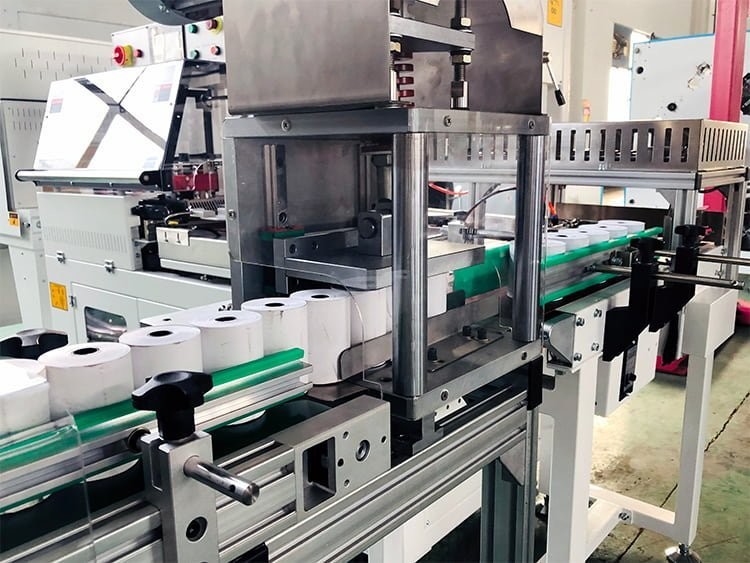

يتم تلقائيًا تغذية النواة باستخدام جهاز تغذية أوتوماتيكي للنواة. ببساطة ضع النواة البلاستيكية في الوعاء مسبقًا ، وسيدفعها جهاز تغذية النواة بشكل مستقل إلى ناقل تحويل النواة.
| الجزء المفتوح |
- 3 ′′ ((76 ملم) الهواء توسيع عجلة إعادة التدوير
-نظام تحميل هيدروليكي أوتوماتيكي
-تصحيح بالموجات فوق الصوتيةللحصول على دقة عالية جدا
- الفرامل الكهرومغناطيسية من تايوان
- منظم التوتر التلقائي بالكامل
-عجلة التوازنالذي يستخدم لضبط ضيق المواد
|
| قسم القطع |

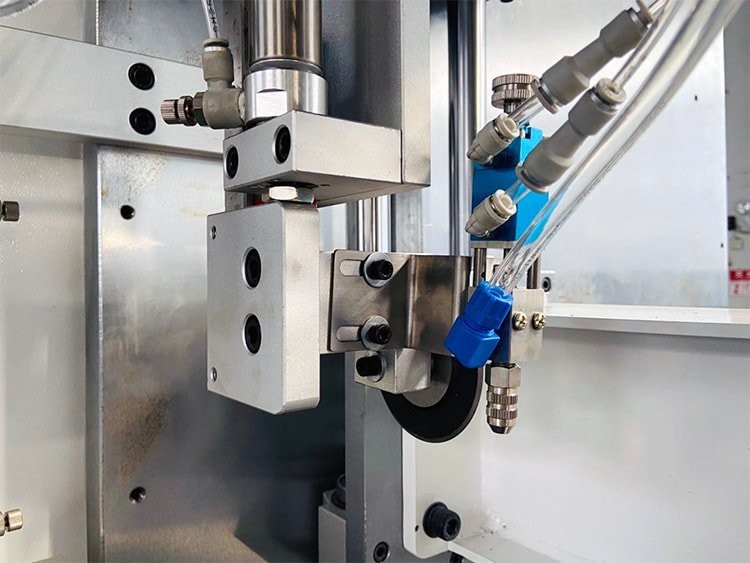

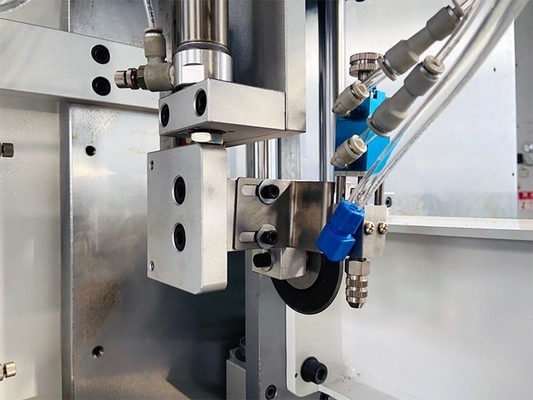

- خيارات قطع الحلاقة أو قطع القرص
- تشكيل قرص القطع تبني الكاميرا القفل الذاتي
-القطع مع قاعدة شفرة قابلة للتعديل والتحرك
- عداد العدادات
-عجلة NIPأي جهاز تحكم بواسطة المحرك الرئيسي.
|
| قسم التدوير |
- 3 ٪ أدوات إعادة التدوير الموسعة بالهواء
- تكنولوجيا إعادة التدوير
-ذراع الضغط
-المشبك الكهرومغناطيسي من تايوان
|
| قسم التحكم |
- الابتكار PLC و HMI
- جميع المعلمات تظهر على الشاشة
-الأجهزة الكهربائية منخفضة الجهد كلها من (شنايدر)
|
| حافة النفايات المقطعة |
-طاحونة نفايات الحافة مع أنبوب طرد |
| اختياري |
- 6' و 12' أوعية إطلاق
-موقف التسريح بدون عمود.
- عجلة الفرق الاحتكاكي لإعادة التلف.
- نوع الموجات فوق الصوتية التحكم في وضع الحافة (EPC)
-حارس أمان لجهاز القطع
-مفتاح الطوارئ على الزاوية الرابعة من الجهاز
|
