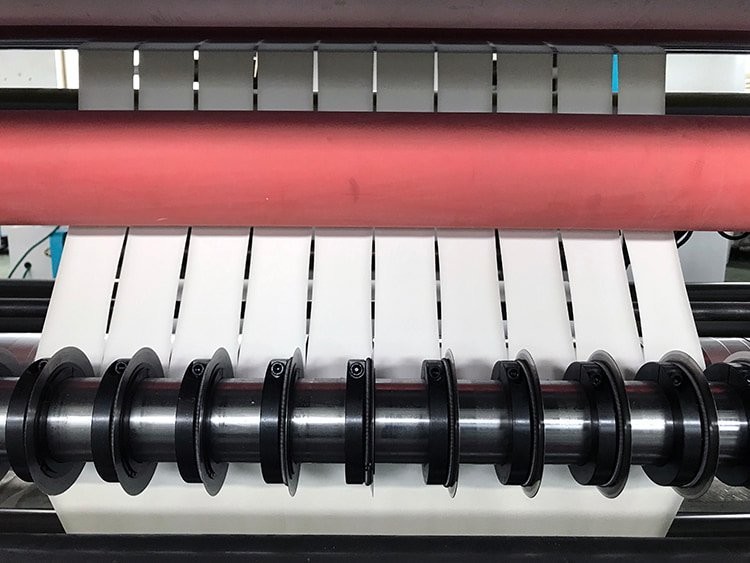

آلة قص الورق الحراري وإعادة لفها 1400 مم عبر الإنترنت
ECOO-T1400FA
EcooGraphix T-1400FA يناسب شق المواد الملفوفة من النوع الكبير جدًا ، مثل الفيلم البلاستيكي (PVC ، OPP ، PET ، CPP) ، الورق ، الورق الزجاجي ، ورق رقائق الألومنيوم ، ورق الألمنيوم ، الملصق اللاصق ، غير المنسوج الأقمشة وغيرها من المواد الملفوفة الحز واللف.
1. سمات
1) نظام التحكم SIEMENS PLC وشاشة تعمل باللمس ، يتم عرض جميع المعلمات على الشاشة.فقط قم بإعداد قطر الأسطوانة ، سمك المادة ، التوتر الأولي ، تعمل الآلة تلقائيًا.
2) نظام التحميل الهيدروليكي بلا شافت ، ماكس.سعة الحمولة 3 طن.
3) فرامل كهرومغناطيسية 20 كجم / م 2 للتحكم في التوتر.
4) لوحة الجدار موطئ قدم المعالجة والمعالجة الحرارية باستخدام الحاسب الآلي ، لا تشوه.
5) قسم فك اللف مزود بأسطوانة موازنة قابلة للتعديل الاتجاه ، ويضمن أن تحافظ الأسطوانة نفسها على اتصال محكم مع الويب بالكامل.
6) بكرات نقل التوازن الديناميكي / الثابت.
7) يتم تثبيت السكاكين الدائرية العلوية بمسامير ، ويتم تثبيت السكاكين الدائرية السفلية بواسطة مباعد من الألومنيوم ، ويمكن ضمان دقة القطع.
8) يقوم الثني الأوتوماتيكي بثني الذيل ، مما يجعله مناسبًا لإعادة لف الزناد بسرعة.
9) يضمن مستشعر خلية الحمل وجهاز التحكم التلقائي في التوتر توترًا ثابتًا.
10) عداد عداد أوتوماتيكي ، عندما يصل إلى الطول المحدد مسبقًا ، تتوقف الآلة تلقائيًا.
11) يمكن تجنب مشكلة التداخل باستخدام أسطوانة الموز.
12) مجهزة بمفتاح الطوارئ.
13) مستشعر الكاميرا الرقمية CCD أو الخلية الكهروضوئية لتوجيه الويب.
2.المؤشرات الرئيسية:
| نموذج | Ecoo-1400FA |
| الأعلى.عرض ويب الأصل | 1400 ملم |
| الأعلى.قطر ويب الأصل | 1200 ملم |
| الأعلى.قطر اللف | 300 ملم |
| دقيقة.عرض الشق | 15 ملم |
| الأعلى.سرعة الآلة | 300 م / دقيقة |
| عزم الدوران | 100 نيوتن متر |
| نوع الفك | 3 "عمود توسيع الهواء |
| لف رمح | 0.5 "، 1" متوفرة (أو حسب طلبك) |
| قوة | 20 كيلو واط |
| الجهد االكهربى | 3 مراحل ، 380 فولت ، 50 هرتز |
| وزن | 4000 كجم |
| البعد | 5500 * 2200 * 1880 ملم |
| مواد التطبيق |
|
جميع أنواع الورق الحراري ، بما في ذلك ورق الفاكس ، وأوراق تسجيل النقدية ، وورق الصراف الآلي ، والورق الطبي |
| قسم الاسترخاء |
|
Ø فك هيدروليكي شافتلس لإصلاح قلب 3 `` 6 '' مما يسهل تحميل المواد Ø مكابح كهرومغناطيسية من تايوان
|
| قسم الحز |
|
Ø قاطع القرص Ø القاطع مع قاعدة شفرة قابلة للتعديل والمتحركة.
|
| قسم اللف |
|
Ø 0.5 "، 1" أو حسب طلبك Ø تقنية إعادة لف السطح، إنها تعتمد طريقة عمودية للضغط على لفة اللف Ø القابض الكهرومغناطيسي من تايوان
|
| قسم الرقابة |
|
Ø Siemens PLC & HMI من ألمانيا Ø يتم عرض جميع المعلمات على الشاشة
|
| نفايات مشذبة |
|
Ø يعتمد منفاخ الهواء لتفجير النفايات ، قوة منفاخ الهواء 0.75kw.
|
| خياري |
|
| قسم الاسترخاء |
-3 "(76 مم) عمود إعادة لف الهواء - نظام تحميل الرفع الهيدروليكي الأوتوماتيكي -التصحيح بالموجات فوق الصوتية للحصول على دقة عالية جدًا - مكابح كهرومغناطيسية من تايوان -تحكم التوتر التلقائي بالكامل -بكرة التوازن التي تستخدم لضبط ضيق المواد |
| قسم الحز |
-اختيارات القاطع الحلاقة أو القرص القاطع -تجميع القرص القاطع يعتمد القفل الذاتي للكاميرا - قاعدة شفرة قابلة للتعديل وقابلة للحركة. عداد متر -NIP الرول التي تحكم بواسطة المحرك الرئيسي. |
| قسم اللف |
-3 "أعمدة إعادة لف الهواء -تقنية اللف المركز - ذراع الضغط - القابض الكهرومغناطيسي من تايوان |
| قسم الرقابة |
-Inovance PLC & HMI - يتم عرض جميع المعلمات على الشاشة - أجهزة كهربائية منخفضة الجهد كلها من شركة شنايدر |
| قلص حافة النفايات | -منفاخ نفايات الحافة مع أنبوب طرد |
| خياري |
- مهاوي لفك 6 و 12 بوصة -Shaftless نوع الفك حامل. - عمود الاحتكاك التفاضلي لإعادة اللف. - التحكم في موضع الحافة من النوع فوق الصوتي (EPC) - حارس امان لجهاز الحز. -مفاتيح الطوارئ على 4 ركن من الماكينة. |
