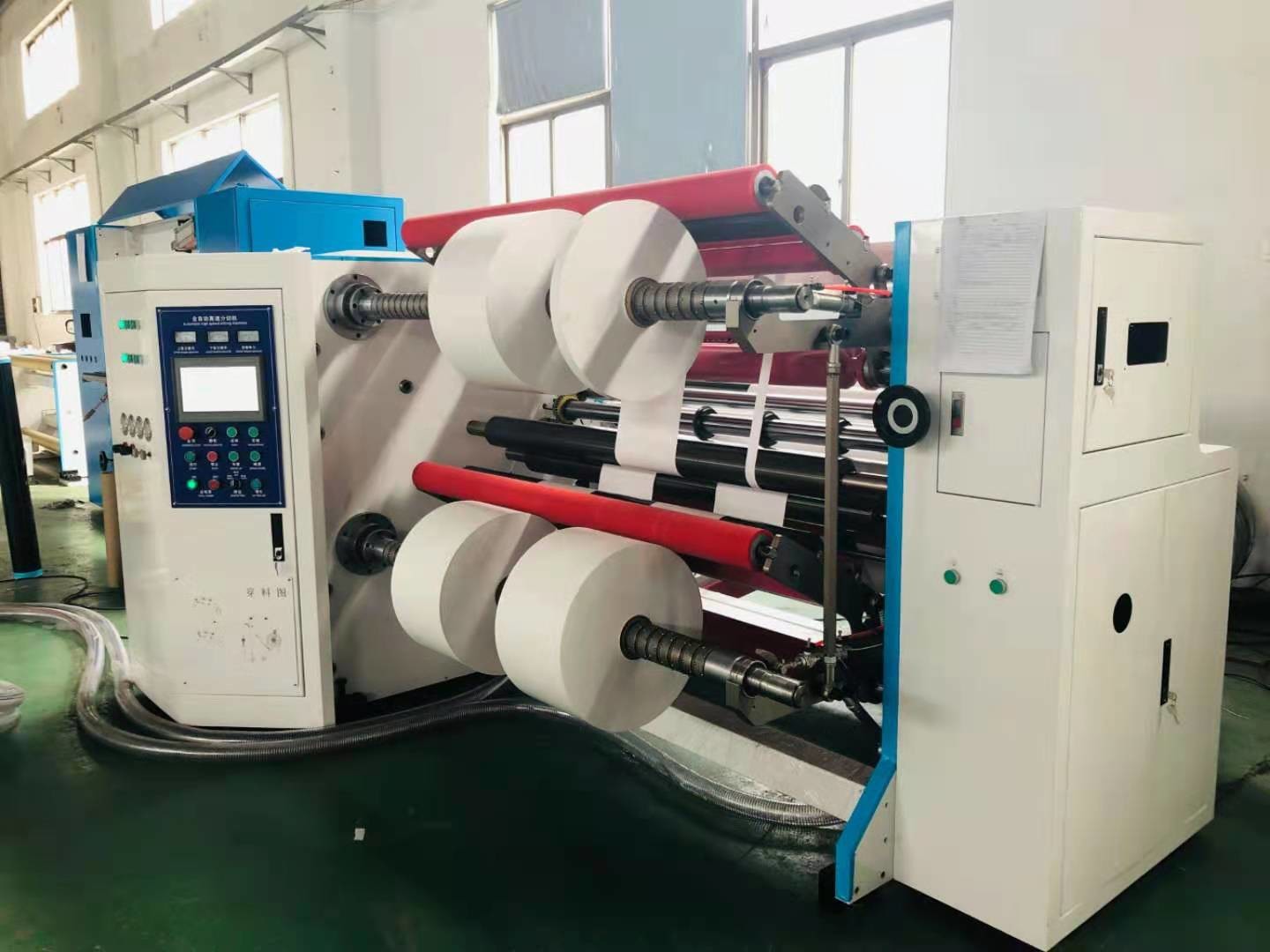

آلة قص ولف لفات الورق متعددة الوظائف
SLT1300F
EcooGraphix SLT-1300F يناسب شق المواد الملفوفة من النوع الكبير جدًا ، مثل الأغشية البلاستيكية (PVC ، OPP ، PET ، CPP) ، الورق ، الورق الزجاجي ، ورق الألمنيوم ، ورق الألمنيوم ، اللاصق اللاصق ، غير المنسوج الأقمشة وغيرها من المواد الملفوفة الحز واللف.
1.سمات
1) نظام التحكم SIEMENS PLC وشاشة تعمل باللمس ، يتم عرض جميع المعلمات على الشاشة.ما عليك سوى إعداد قطر الأسطوانة ، وسمك المادة ، والتوتر الأولي ، حيث تعمل الآلة تلقائيًا.
2) نظام التحميل الهيدروليكي بلا شافت ، ماكس.سعة الحمولة 3 طن.
3) فرامل كهرومغناطيسية 20 كجم / م 2 للتحكم في التوتر.
4) لوحة الحائط موطئ قدم المعالجة والمعالجة الحرارية باستخدام الحاسب الآلي ، لا تشوه.
5) قسم فك اللف مزود بأسطوانة موازنة قابلة للتعديل الاتجاه ، ويضمن أن تحافظ الأسطوانة نفسها على لمسة محكمة مع شبكة الويب بأكملها.
6) بكرات نقل التوازن الديناميكي / الثابت.
7) يتم تثبيت السكاكين الدائرية العلوية بمسامير ، ويتم تثبيت السكاكين الدائرية السفلية بواسطة مباعد من الألومنيوم ، ويمكن ضمان دقة القطع.
8) يقوم الثني الأوتوماتيكي بثني الذيل ، مما يجعله مناسبًا لإعادة لف الزناد بسرعة.
9) يضمن مستشعر خلية الحمل وجهاز التحكم التلقائي في التوتر توترًا ثابتًا.
10) عداد عداد أوتوماتيكي ، عندما يصل إلى الطول المحدد مسبقًا ، تتوقف الآلة تلقائيًا.
11) يمكن تجنب مشكلة التداخل باستخدام أسطوانة الموز.
12) مجهزة بمفتاح الطوارئ.
13) مستشعر الكاميرا الرقمية CCD أو الخلية الكهروضوئية لتوجيه الويب.
2.المؤشرات الرئيسية:
| نموذج | JT-SLT-1300F |
| الأعلى.عرض الفك | 1300 مم |
| الأعلى.قطر الفك | 1000 مم |
| الأعلى.قطر اللف | 800 مم |
| نطاق سمك مقبول | 50-800 جم |
| الأعلى.سرعة الآلة | 300 م / دقيقة |
| فك / لف رمح | 3 بوصات (76 مم) عمود توسيع الهواء |
| القوة المصنفة | 18 كيلو واط |
| وزن الآلة | 2500 كجم |
| الأبعاد الكلية (L * W * H) | 3600 مم * 2400 مم * 2000 مم |
| مواد التطبيق |
|
جميع أنواع الورق الحراري ، بما في ذلك ورق الفاكس ، وأوراق تسجيل النقدية ، وورق الصراف الآلي ، والورق الطبي |
| قسم الاسترخاء |
|
Øفك هيدروليكي شافتلس لإصلاح قلب 3 `` 6 ''مما يسهل تحميل المواد Ø مكابح كهرومغناطيسية من تايوان
|
| قسم الحز |
|
Ø قاطع القرص Ø القاطع مع قاعدة شفرة قابلة للتعديل والمتحركة.
|
| قسم اللف |
|
Ø 0.5 "، 1" أو حسب طلبك Øتقنية إعادة لف السطح، إنها تعتمد طريقة عمودية للضغط على لفة اللف Ø القابض الكهرومغناطيسي من تايوان
|
| قسم الرقابة |
|
ØSiemens PLC & HMI من ألمانيا Ø يتم عرض جميع المعلمات على الشاشة
|
| نفايات مشذبة |
|
Ø يعتمدمنفاخ الهواءلتفجير النفايات ، قوة منفاخ الهواء 0.75kw.
|
| خياري |
|
| قسم الاسترخاء |
-3 "(76 مم) عمود إعادة لف الهواء -نظام تحميل الرفع الهيدروليكي الأوتوماتيكي -التصحيح بالموجات فوق الصوتيةللحصول على دقة عالية جدًا - مكابح كهرومغناطيسية من تايوان -تحكم التوتر التلقائي بالكامل -بكرة التوازنالتي تستخدم لضبط ضيق المواد |
| قسم الحز |
-اختيارات القاطع الحلاقة أو القرص القاطع -تجميع القرص القاطع يعتمد القفل الذاتي للكاميرا - قاعدة شفرة قابلة للتعديل وقابلة للحركة. عداد متر -NIP الرولالتي تحكم بواسطة المحرك الرئيسي. |
| قسم اللف |
-3 "أعمدة إعادة لف الهواء -تقنية اللف المركزى -ذراع الضغط - القابض الكهرومغناطيسي من تايوان |
| قسم الرقابة |
-Inovance PLC & HMI - يتم عرض جميع المعلمات على الشاشة - أجهزة كهربائية منخفضة الجهد كلها من شركة شنايدر |
| قلص حافة النفايات | -منفاخ نفايات الحافة مع أنبوب طرد |
| خياري |
- مهاوي تفكيك 6 و 12 بوصة -Shaftless نوع الفك حامل. - عمود الاحتكاك التفاضلي لإعادة اللف. - التحكم في موضع الحافة من النوع فوق الصوتي (EPC) - حارس امان لجهاز الحز. -مفاتيح الطوارئ على الزاوية الرابعة للجهاز. |
كيف تعمل آلة الحز واللف متعددة الوظائف؟
1. الاسترخاء
تتكون مرحلة فك اللفة من حامل للفك يتم تحميل لفة الورق الأصلية عليه وتأمينها.
يحمل الحامل البكرة حول محوره المركزي ويسمح لها بالدوران.
آلة تحميل الورق الثقيلة لديها آليات تثبيت لتثبيت لفة الورق الجامبو في مكانها.
2. الحز
يتكون رأس الحز من سلسلة من أدوات القطع أو الشفرات القرصية الدوارة وتقوم بقطع الويب.
يتم ضبط عرض الشق المطلوب يدويًا أو تلقائيًا وفقًا لنوع الماكينة المستخدمة من خلال تغيير مواقع السكاكين على رأس التقطيع.
يمكن أن تكون قواطع القرص المستديرة إما أقراص دوارة أو ثابتة.
يعتمد نوع القواطع الهوائية على مواصفاتك.تقوم سلسلة الأقراص المستديرة بقص نسيج الورق إلى أحجام مرغوبة.
طريقة القطع هي قص القص.تعمل قواطع القرص المستديرة الموضوعة في الأسفل مع قاطع قرص دائري علوي.إنهم يعملون جنبًا إلى جنب وينتجوا قطعًا تشبه المقص.إنها تنتج قطعًا نظيفة جدًا ذات جودة عالية جدًا.
من المهم أن تتأكد من أن قواطع القرص المستديرة مضبوطة ومحاذاة جيدًا دائمًا.هذا لتجنب حدوث جروح غير متساوية.ستؤدي قواطع القرص المستديرة غير الحادة أيضًا إلى حواف غير مستوية.

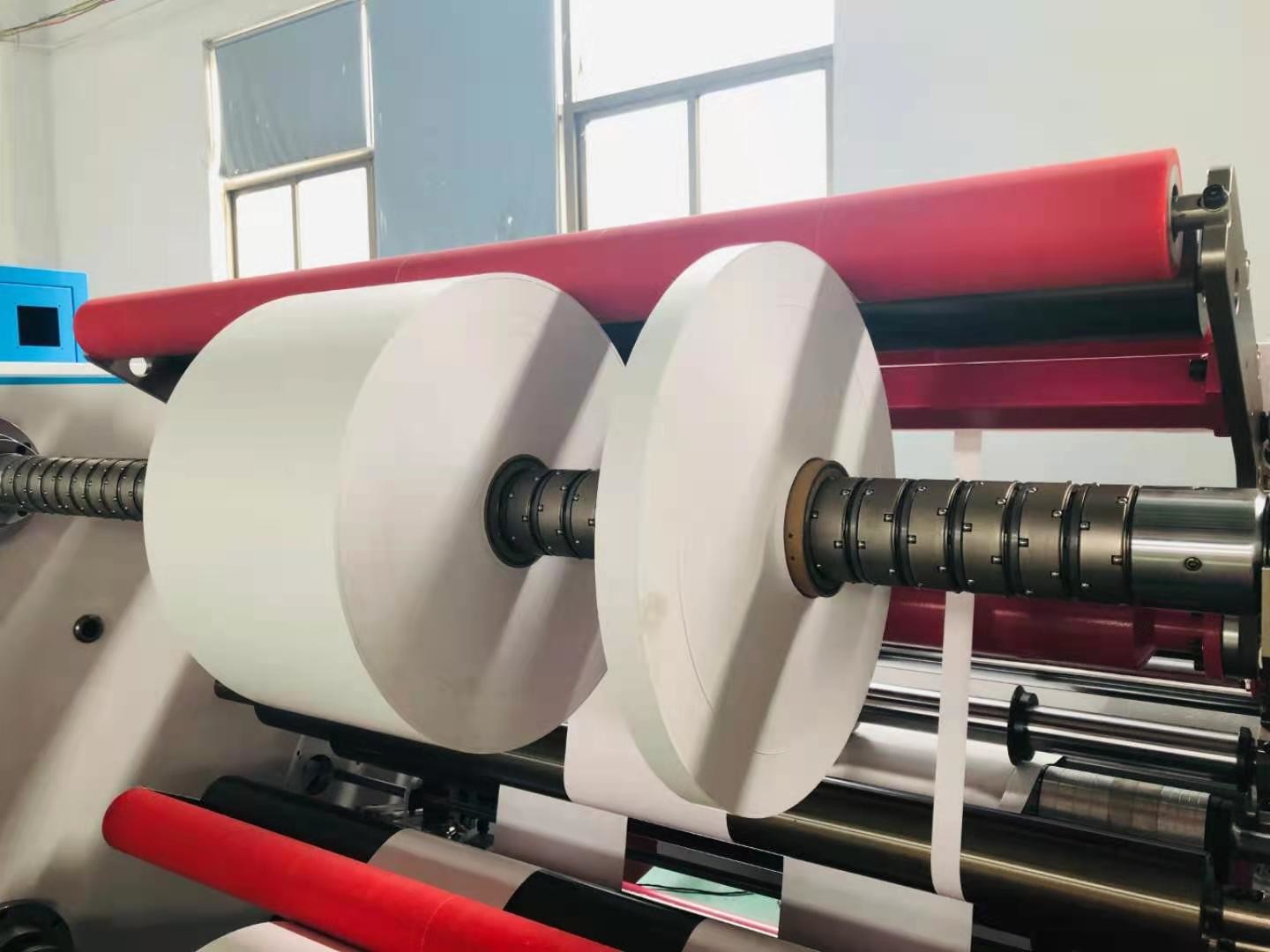

3. اللف
يتم لف الشقوق على أنوية أصغر على حامل الترجيع إلى اللقطات أو القطر المطلوب.
يحدث هذا من رأس القطع.تحدد عوامل مختلفة نوع اللفاف الذي سيتم استخدامه في ظل حالة معينة.
تحافظ الأسطوانات الموجودة بعد رأس التقطيع على أقسام الشق منفصلة.هذا عندما يدخلون اللف ويمنعون الصفيحة من النسيج ذهابًا وإيابًا.يحدث هذا بين اللفات المتجاورة في مجموعة اللفات.
تم تجهيز آلة التفريغ للخدمة الشاقة برف تحميل أوتوماتيكي جامبو رول هيدروليكي.قدرة التحميل تصل إلى 3 أطنان.
تساعد وحدة التحكم في موضع الحافة المثبتة على الماكينة شديدة التحمل في توجيه مادة الويب إلى جزء الحز بدقة.
