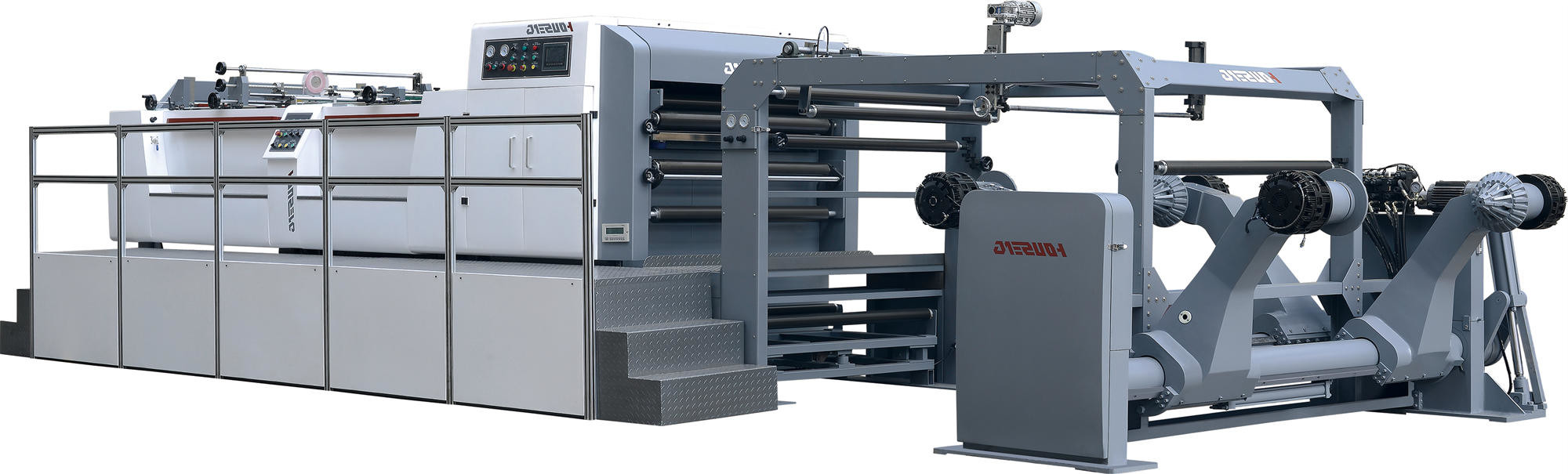

ماكينة قص ولفافة الورق الأوتوماتيكية مع الحز والتشذيب
رقاقة وقص الورق ، آلة قطع الورق ، ورقة لفافة الورق ، قاطعة الورق
سمات
آلة قطع الويب HSC تطبق التقنية المتقدمة من بريطانيا ،
تنتقل الآلة عن طريق محرك سيرفو.
سرعة قطع الورق سريعة ومستقرة.
سكين القطع والدب الدقيق الألماني يضمن دقة القطع العالية.
التحكم في واجهة الكمبيوتر بشاشة تعمل باللمس ، عملية بسيطة ، هيكل معقول ، حوامل مضادة للموسيقى ، لضمان ورق ناعم.
هذه الآلة هي آلة معالجة الورق التي تحظى بشعبية كبيرة في صناعة الورق والطباعة وستعمل على تحسين الكفاءة والاستفادة لشركتك إلى حد كبير.
التكوينات القياسية
1. عالية الدقة آلة قطع سكين واحدة
2. نظام ضبط تلقائي موشوري للورق
3. الحز الأوسط ونظام تجميع النفايات
4. معدات العد التلقائي وإدخال الملصقات (وضع علامات العد)
5. معدات نقل الورق
6. نظام التحكم الكهربائي
7. محرك القيادة
8. ملحق
9. رف ورقي بعمود هوائي مزدوج من الجير (حامل بكرتين)
10. نظام الركض الأوتوماتيكي ، حامل خوازيق الورق بحبل يتم التحكم فيه
| نموذج | Ecoo HSC-1400 |
| نوع القطع | يتم قطع السكين العلوي بشكل متبادل ويتم إصلاح السكين السفلي. |
| نطاق الورق المطبق | 50-550 جرام |
| الأعلى.قطر لفة الورق | 1800 ملم |
| الأعلى.عرض قطع الورق | 1400 ملم |
| مجموعة من طول القطع | 400-1450 ملم |
| عدد ورقة القطع | 2 ورقة |
| دقة القطع |
طول القطع <1000 مم: ± 0.3 مم ± 0.05٪ لقطع طول الورق> 1000 مم |
| الأعلى.سرعة القطع | 400 قطع / دقيقة |
| الأعلى.سرعة القطع متر | 300 م / دقيقة |
| الأعلى.ارتفاع تكديس الورق | 1500 ملم |
| متطلبات مصدر ضغط الهواء | 0.8 ميجا باسكال |
| قوة التصميم | 380V، 28kw، 3Phase، 50Hz |
| الوزن الإجمالي | 13000 كجم مرجعية |
| حجم الماكينة | 12000 * 4300 * 2400 مم |
قائمة الملاحظات: (قطع غيار مجانية)
| اسم الأجزاء | لا. |
| قطع سكين | 1 مجموعة |
| حزام | 15 قطعة |
| مقياس الضغط | حاسب شخصي 1 |
| بمناسبة الورق | 40 لفات |
| وسادة الفرامل | 4 جهاز كمبيوتر شخصى |
| سكين الحز | 3 قطع |
| سكين الحز للأسفل | حاسب شخصي 1 |
| حلقة مطاطية | 16 قطعة |
| تنظيم صمام | حاسب شخصي 1 |
| مفاتيح الحد | 2 قطع |
| التعامل مع M12 | حاسب شخصي 1 |
| يا الدائري للاسطوانة | حاسب شخصي 1 |
| حزام متزامن | حاسب شخصي 1 |
| صندوق الأدوات | 1 مجموعة |
| إعدادات | يكتب | ملحوظة | |
| 1 | سكين قطع الورق | شفرة سكين من التنغستن الصلب | ألمانيا |
| 2 | تحمل | فاج / NSK / | ألمانيا / اليابان |
| 3 | هزاز | K20 | الصين |
| 4 | PLC | سيمنز | ألمانيا |
| 5 | جهاز محدد | شنايدر | فرنسا |
| 6 | مراقب | كينكو | الصين |
| 7 | تناوب | شنايدر / RXM4LB2BD | فرنسا |
| 8 | محرك سيرفو | ياسكاوا | اليابان |
| 9 | محول التردد | إنوفانس | الصين |
| 10 | أجهزة السيارات | ياسكاوا | اليابان |
| 11 | التشفير | NEMICON HES-25-2MD | اليابان |
| 12 | زر التحكم | إيتون | الولايات المتحدة الأمريكية |
| 13 | تبديل امدادات الطاقة | Mingwei NES-50-24 | تايوان |
| 14 | دليل الويب | تنشأ | تايوان |
| 15 | شاشة | سيمنز | ألمانيا |
| 16 | قواطع التيار المتردد | إيتون | الولايات المتحدة الأمريكية |
| 17 | حزام النقل | رابلون | السويد |
| 18 | نظام الشد الأوتوماتيكي | التحكم في ألمانيا Siemens PLC ، الصمام النسبي COSYS الألماني ، التحكم في فلتر الهواء AW20-02BG ، الفرامل DBK250.2 |
