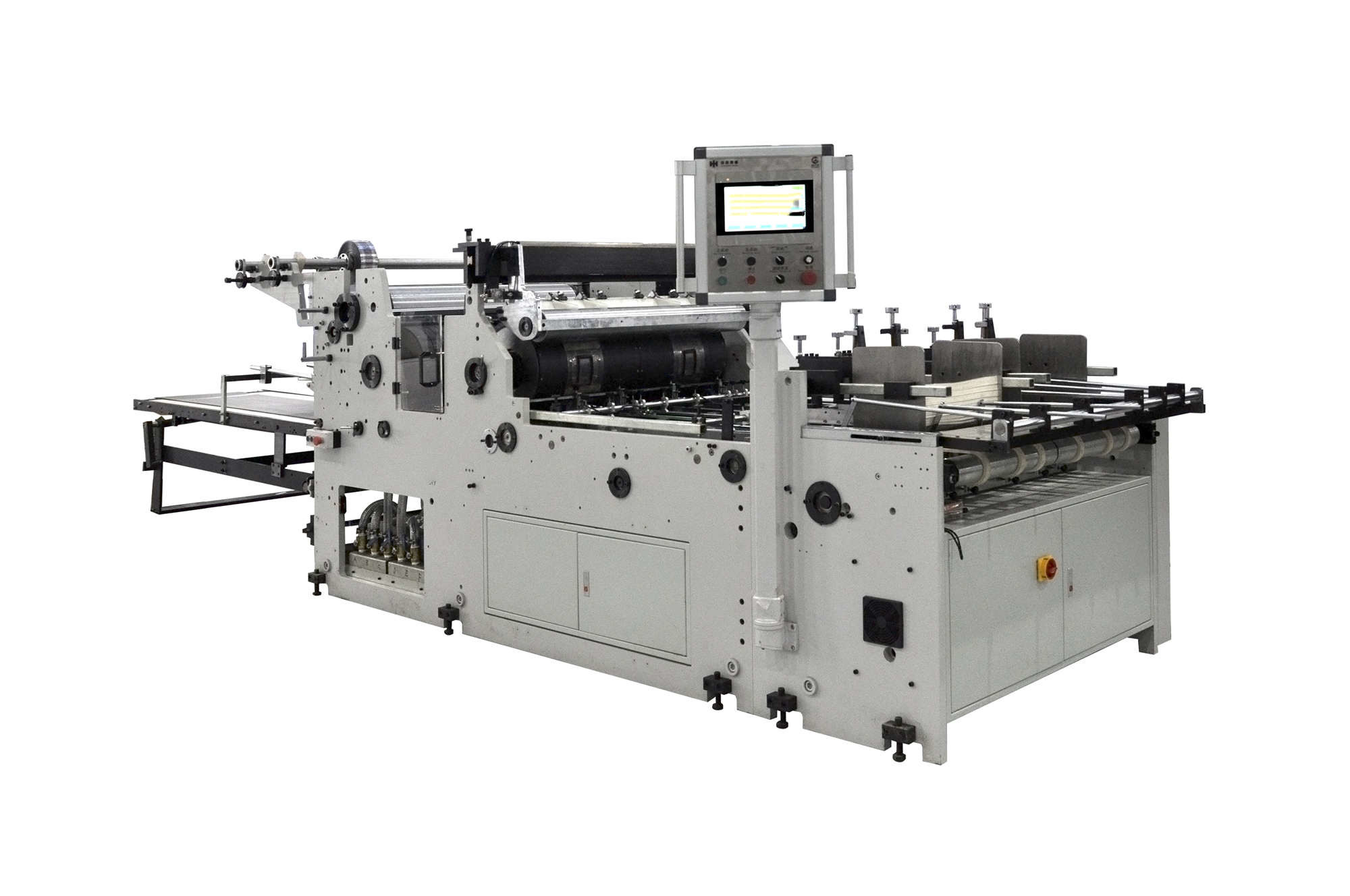

آلة لصق نافذة الكرتون الأوتوماتيكية للأنسجة الورقية المصنوعة من الورق المقوى بغشاء PVC
مع مجلد المصمغ
RT600
1. طلب

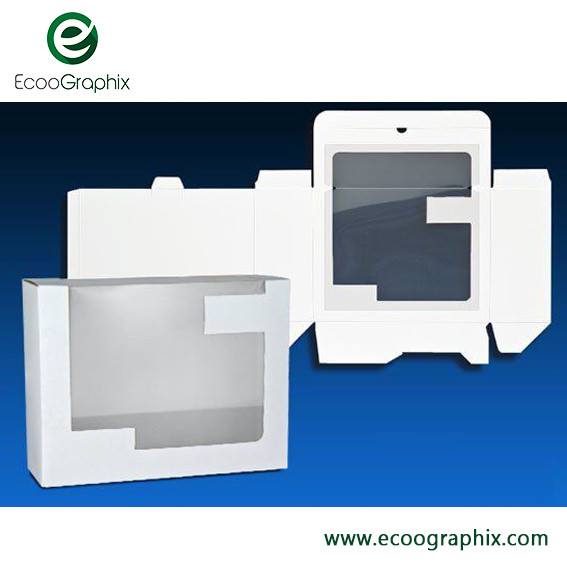

آلة الترقيع النافذة EcooGraphix RT600 تستخدم على نطاق واسع في ترقيع الفيلم ليتم تعبئتها مع أو بدون نافذة صندوق النبيذ ، علب الهدايا ، علب المناديل الورقية ، علب مستحضرات التجميل وما إلى ذلك ، يمكنها أيضًا تحقيق وظيفة لصق الورق ، لصق الفيلم ، قص الورق وجمع الورق قبل طي الصناديق.
2.الخصائص الرئيسية:
1) أوتوماتيكي بالكامل مع سرعة عالية.
2) يمكن سحب قسم اللصق بسهولة للضبط والتنظيف.
3) قسم التوقف مجهز بعجلات تسخين مستقلة للتجعيد.
4) مجهزة بنظام تغذية الحزام السفلي ، مع اختيار الخيار الذي هو نظام الرفع ونظام رفع الحزام.
5) يتم تسليم الصناديق من قسم اللصق إلى قسم ترقيع النافذة عن طريق الشفط.
يتم تشغيل الشفط بشكل فردي ويتم تسجيله بواسطة المستشعر.
أسطوانة السكين مزودة بنظام نفخ أو شفط قابل للتعديل لضمان أن الفيلم البلاستيكي
مصححة على نافذة الصندوق بدقة.
6) الحزام في قسم التسليم عريض.يمكن للمشغل تعديل ارتفاع الحزام ويتم محاذاة المنتجات النهائية في خط مستقيم
3.مادة الفيلم:
ينطبق على PET ، PVC ، PP ، OPP ، PE ، Asha وحتى الورق.
يمكن استخدامه أيضًا للأفلام ذات المؤثرات الخاصة مثل الفيلم الخفيف والأفلام الغبية وفيلم الفلاش والأفلام الملونة والأفلام المطبوعة وفيلم مرشح الأشعة فوق البنفسجية وفيلم الفلورسنت.
4. المواصفات الفنية:
| نموذج مواصفات | آلة الترقيع الأوتوماتيكية للنوافذ RT-600 |
| أقصى حجم للورق | (L) 600 × (عرض) 520 |
| الحد الأدنى لحجم الورق | (W) 80 × (L) 100 مم |
| الحجم الأقصى للنافذة | (طول) 400 × (عرض) 400 |
| الحد الأدنى لحجم النافذة | (W) 30 × (L) 45 مم |
| سماكة الورق | الكرتون: 200 غرام / م 2 ~ 2.000 غرام / م 2 لوح مموج: من الناي الصغير ~ سمك 6 مم |
| سمك الفيلم | 0.03-0.2 ميكرومتر |
| دقة الالتصاق | (يسار / يمين) ± 0.5 مم ؛ (أعلى / أسفل) ± 1 مم |
| حجم الآلة | (L) 4500 × (W) 1500 × (H) 1700 |
| الوزن الصافي | 3300 كجم |
| القوة الرئيسية المطلوبة | 3 كيلو واط |
| قوة الأسطوانة التحجيم | 0.09 كيلو واط |
| قوة التسليم المعبئ | 0.37 كيلو واط |
1) جزء التحجيم (الإلتصاق):
يتكون قسم اللصق من أسطوانة الغراء المطلية بالكروم ولوحة فصل الغراء ودليل جانبي وبكرة قالب الغراء.
يمكن سحب قسم اللصق بسهولة ، ومن السهل ضبطه وتنظيفه.
لوحة فصل الغراء قابلة للتعديل للتحكم في مساحة الغراء وكميته.
في حالة إيقاف تشغيل الماكينة ، تقوم الأسطوانة برفع أسطوانة الغراء ثم يتم تشغيل الماكينة بواسطة المحرك المنفصل الآخر ، لتجنب تسرب الغراء.
يتوفر خيار الجدول الجاهز مسبقًا ، ويمكن للمشغل إعداد القالب خارج الماكينة.إنها مريحة وتوفر الوقت.
2) جزء تجميع الورق (مكدس التسليم)
الحزام في قسم التسليم عريض.يمكن للمشغل تعديل ارتفاع الحزام ويتم محاذاة المنتجات النهائية في خط مستقيم.
يمكن أيضًا تعديل سرعة الحزام لتتزامن مع سرعة الماكينة.
3) جزء التغذية (تغذية الورق)
الآلة مجهزة بنظام تغذية الحزام السفلي ، مع اختيار الخيار الذي هو نظام الرفع ونظام رفع الحزام.
يتميز نظام رفع الحزام بالسرعة العالية وبالتالي زيادة السعة.
ميزة نظام رفع الكبس هي أنه يمكن تشغيل حزام التغذية بشكل مستمر بينما يمكن للصناديق أن تمر عبر نظام الرفع المتحرك لأعلى / لأسفل.إن نظام رفع الأحراج هذا مرن في القدرة على تغذية الصناديق المختلفة دون خدش الصناديق.
تصميم نظام التغذية هو تقنية متقدمة.مغذي الحزام المتزامن مجهز بنظام شفط.يوجد في قسم ضبط السلسلة أربع سلاسل تغذية.
توجد بوابة تغذية في المغذي تسمح لك بضبط السكة العلوية بدون أداة إضافية.هذه السكة العلوية مصنوعة من الفولاذ المسطح ومتصلة بالجزء الأوسط من الإطار.
هذا النظام موثوق به ويضمن دقة تسجيل جميع الورق المقوى والسلسلة.
حتى في حالة حدوث انحشار خطير ، يكون الموضع دقيقًا ويمكنك استخدام الضبط الجزئي للضبط.
4) جزء الترقيع النافذة
يتم تسليم الصناديق من قسم اللصق إلى قسم ترقيع النوافذ عن طريق الشفط.
يتم تشغيل الشفط بشكل فردي ويتم تسجيله بواسطة المستشعر.عندما تكون هناك ورقة فارغة ، فإن طاولة الشفط سوف تنخفض لتجنب إلتصاق الغراء على الحزام.
يمكن للمشغل ضبط حجم هواء الشفط وفقًا لحجم الصندوق.
أسطوانة الشفط مصنوعة من مادة خاصة.إنه سلس بحيث تكون سرعة الترقيع عالية ولن يكون هناك خدش على الفيلم البلاستيكي.
عندما تتدحرج أسطوانة السكين ، فإنها تتقاطع مع قضيب سكين ثابت آخر وبالتالي تقطع الفيلم البلاستيكي مثل "المقص".حافة القطع مسطحة وسلسة.
أسطوانة السكين مزودة بنظام نفخ أو شفط قابل للتعديل لضمان رقعة الفيلم البلاستيكي على نافذة الصندوق بدقة.
