آلة نصب النافذة الأوتوماتيكيةهو لصندوق النافذة وعلبة كرتون.إنها أكثر أنواع آلات ترقيع النوافذ تقدمًا والتي تتميز بالدقة العالية والثبات العالي والتشغيل السهل.يمكنه التعامل مع الورق المقوى وورق الكرتون ، مثل صندوق الهدايا ، وصندوق الألعاب ، وصندوق القميص ، وعلبة الحليب ، وهكذا ، من وحدة التغذية بدون توقف إلى القطع الدقيق.تتكون الماكينة الرئيسية من 5 أجزاء: وحدة التغذية ، وجزء تحديد المواقع ، واللصق ، والنصب ، والتسليم.
نحن نستخدم أكثر من 90٪ من الأجزاء المستوردة ، مثل حزام التغذية الأمريكي Ecer-Power ، وسلسلة اليابان ، والمحامل والمفتاح الكهروضوئي ، وقواطع شنايدر الألمانية ، وشاشة اللمس التايوانية ، و PLC.

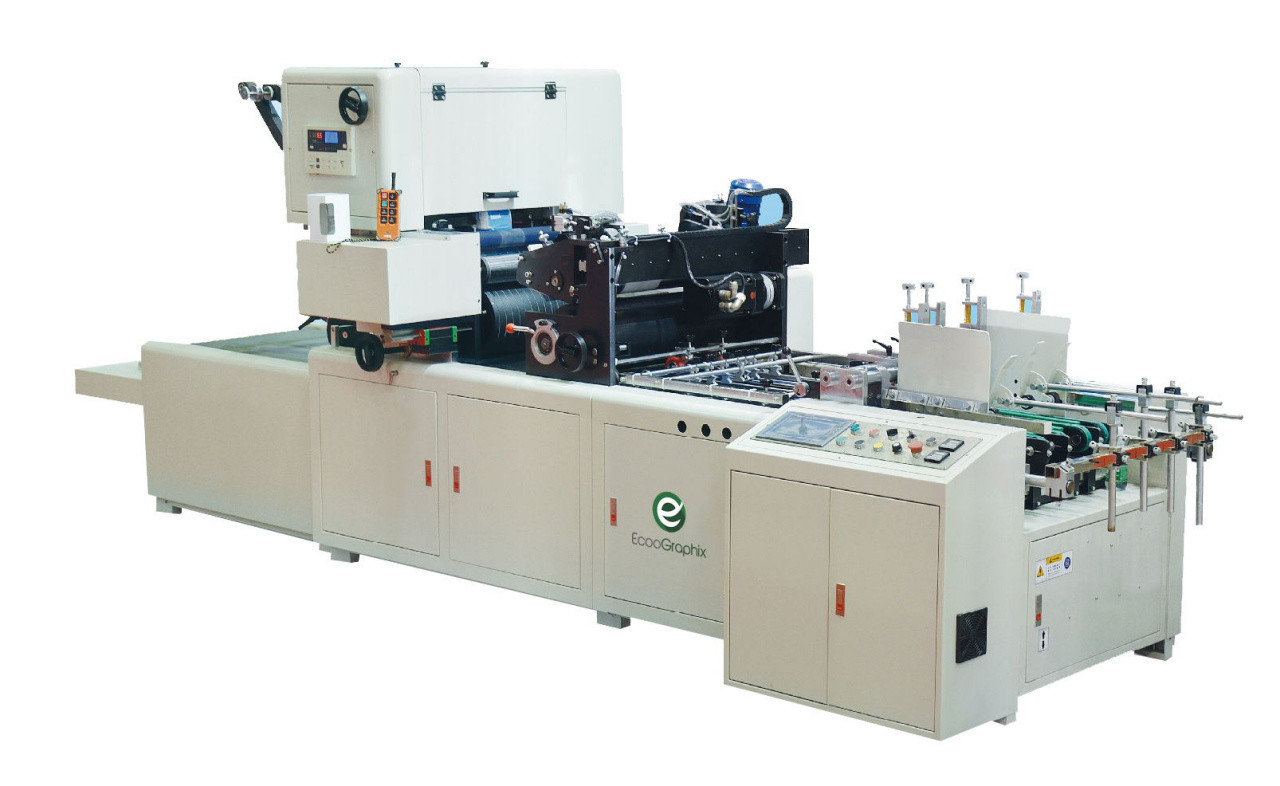

آلة تصليح النوافذ RT-600
| الأعلى.حجم الورقة (W * L) | 520 مم * 600 مم |
| دقيقة.حجم الورقة (W * L) | 80 مم * 100 مم |
| أقصى حجم للنافذة (W * L) | 400 مم * 400 مم |
| دقيقة.حجم النافذة (W * L) | 30 مم * 45 مم |
| سماكة الورق | الكرتون: 200 غرام / متر مربع ~~ 2000 غرام / متر مربع لوح مموج: من الناي الصغير ~ سمك 6 مم |
| سمك الفيلم | 0.03-0.2 ميكرومتر |
| مادة الفيلم | PET ، PVC ، PP ، OPP ، PE أو الورق |
| دقة | (يسار / يمين) ± 0.5 مم (أعلى / أسفل) ± 1 مم |
| أبعاد الآلة | 4500 مم * 1500 مم * 1700 مم |
| وزن الآلة | 3300 كجم |
| قوة المحرك الرئيسي | 3 كيلو واط |
| قوة بكرة الغراء | 0.09 كيلو واط |
| قوة محرك التسليم | 0.37 كيلو واط |
2. التفاصيل
أ.قسم الإلتصاق
قسم اللصق يتكون من أسطوانة الغراء المطلية بالكروم ولوحة فصل الغراء والموجه الجانبي وقالب اللصق
يمكن سحب قسم اللصق بسهولة للضبط والتنظيف
لوحة فصل الغراء قابلة للتعديل للتحكم في كمية ومساحة الغراء
إذا توقفت الآلة ، ستقوم الأسطوانة برفع أسطوانة الغراء ثم يتم تشغيلها بواسطة محرك آخر لتجنب تسرب الغراء
يتوفر خيار طاولة جاهزة مسبقًا.يمكن للمشغل إعداد القالب خارج الماكينة
ب.الموقف والإصلاح
قسم التوقف مجهز بعجلات تسخين مستقلة للتجعيد
توجد أسطوانة مستقلة يتم تسخينها بالزيت لتسطيح الفيلم البلاستيكي المنحني
مجهزة بنظام قطع الزاوية يتم التحكم فيه بواسطة أجهزة لجعل الفيلم البلاستيكي أملس
مجهزة بنظام تعديل دقيق
ج.الطاعم
مجهزة بنظام تغذية الحزام السفلي ، فإن الآلة لديها نظام رفع دعامات ونظام رفع بالحزام.يتميز نظام رفع الحزام بالسرعة العالية وبالتالي زيادة السعة.ميزة نظام رفع الركائز هي أنه يمكن تشغيل حزام التغذية بشكل مستمر بينما يمكن للصناديق أن تمر عبر نظام الرفع المتحرك لأعلى / لأسفل.نظام رفع الركائز هذا مرن وقادر على تغذية الصناديق المختلفة دون خدش الصناديق.تصميم نظام التغذية لدينا هو تقنية متقدمة.مغذي الحزام المتزامن مجهز بنظام شفط.يوجد في قسم ضبط السلسلة أربع سلاسل تغذية.
توجد بوابة تغذية في المغذي تسمح لك بضبط السكة العلوية بدون أداة إضافية.هذه السكة العلوية مصنوعة من الفولاذ المسطح ومتصلة بالجزء الأوسط من الإطار.هذا النظام موثوق به ويضمن دقة تسجيل السكك الحديدية والكرتون والسلسلة.حتى في حالة حدوث انحشار خطير ، يكون الموضع دقيقًا ويمكنك استخدام الضبط الجزئي للضبط.
د.نصب
يتم تسليم الصناديق من قسم اللصق إلى قسم ترقيع النوافذ عن طريق الشفط.يتم تشغيل الشفط بشكل فردي ويتم تسجيله بواسطة المستشعر.عندما تكون هناك ورقة فارغة ، فإن طاولة الشفط سوف تنخفض لتجنب إلتصاق الغراء على الحزام.يمكن للمشغل ضبط حجم هواء الشفط وفقًا لحجم الصندوق.أسطوانة الشفط مصنوعة من مادة خاصة.إنه سلس بحيث تكون سرعة الرفع عالية ولن يكون هناك خدش على الفيلم البلاستيكي.
عندما تتدحرج أسطوانة السكين ، فإنها تتقاطع مع قضيب سكين ثابت آخر وبالتالي تقطع الفيلم البلاستيكي مثل "المقص".حافة القطع مسطحة وسلسة.أسطوانة السكين مزودة بنظام نفخ أو شفط قابل للتعديل لضمان رقعة الفيلم البلاستيكي على نافذة الصندوق بدقة.
ه.توصيل
الحزام في قسم التسليم عريض.يمكن للمشغل تعديل ارتفاع الحزام ويتم محاذاة المنتجات النهائية
خط مستقيم
يمكن ضبط سرعة الحزام عند قسم التسليم بنفس سرعة الماكينة
