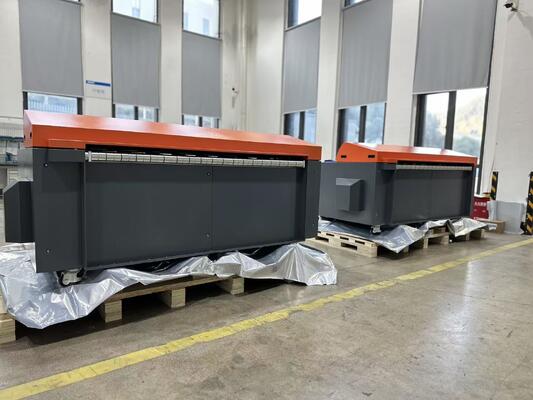

مصنع آلة ألواح CTP لطباعة الأوفست بحجم A0 عريض التنسيق
1. التطبيق
تعمل ألواح CTP ذات التنسيق العريض على سد الفجوة بين التصميم الرقمي والطباعة التقليدية واسعة النطاق، مما يجعل من الاقتصادي إنتاج مواد عالية الجودة وذات تنسيق كبير بكفاءة.

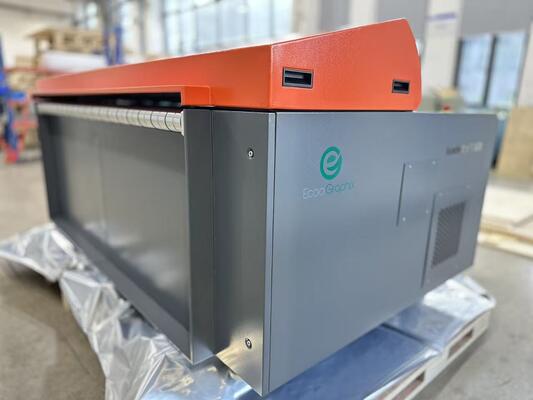

يمكن استخدام آلة EcooGraphix VLF (تنسيق كبير جدًا) الحرارية CTP T1600S لأحجام ورق A0 و B0 للملصقات أو الرسوم البيانية الجدارية أو الكتب الكبيرة أو الكتالوجات أو الصفحات الصفراء أو معالجة التغليف ومركز صناعة الألواح وما إلى ذلك، مع سرعة إخراج تبلغ 14-19 لوحة في الساعة.
أولاً، يتم إنشاء ملفات تصميم الطباعة على الكمبيوتر بواسطة برنامج RIP و Workflow، ثم يتم إرسال الملفات إلى CTP. يتم مسح صور الملفات ضوئيًا بواسطة الليزر (ليزر حراري 830 نانومتر أو ليزر UV 405 نانومتر) إلى ألواح CTP المصنوعة من الألومنيوم. يؤدي المسح الضوئي بالليزر إلى تصلب الطلاء الحساس للضوء على لوحة CTP.
ثم تمر لوحة CTP عبر معالج CTP، توجد المادة الكيميائية المظهرة داخل معالج CTP، لإزالة منطقة عدم التصوير من لوحة CTP. سيتم تجفيف لوحة CTP بسرعة في معالج CTP بعد الغسيل.
أخيرًا، يتم وضع ألواح CTP على آلة طباعة الأوفست، لأعمال الطباعة.
2. الميزات الرئيسية:
أقصى حجم للوحة: 1680 × 1350 مم
الميزات: عمالة أقل، وثبات عالي وجودة إخراج مثالية.
تتوفر لوحة UV واللوحة الحرارية لخفض تكاليف الإنتاج.
يمكن أن يؤدي التحميل والتفريغ التلقائي للألواح إلى تحسين كفاءة صناعة الألواح.

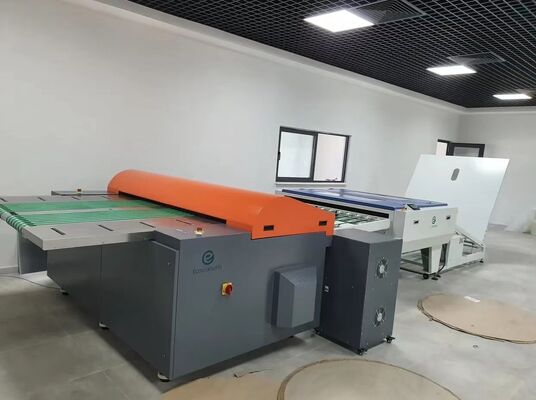

بالاقتران مع أداة التحميل التلقائي والمعالج والمكدس، يمكن لسلسلة EcooGraphix VLF CTP تحقيق طباعة أوتوماتيكية بالكامل.
مطلوب مشغل واحد فقط لإنهاء عملية الإخراج بأكملها.
3. التطبيق والعينة:
4. المواصفات الفنية:
| الموديل | T-1600QM |
| أسطوانة خارجية | نظام التصوير |
| نظام التصوير | ليزر 825 نانومتر |
|
16 لوحة / ساعة |
22 لوحة / ساعة |
| 1630 مم × 1325 مم / 2400 نقطة في البوصة | |
| الحد الأقصى 1470 مم × 1180 مم؛ الحد الأدنى 400 مم × 400 مم | الحد الأقصى 1680 مم × 1350 مم؛ الحد الأدنى 650 مم × 550 مم |
| حجم التعريض | الحد الأقصى 1680 مم × 1336 مم |
| لوحة CTP حرارية | لوحة CTP حرارية موجبة / سالبة أو لوحة غير كيميائية |
| 0.15 مم إلى 0.30 مم أو 0.27 مم إلى 0.40 مم (بديل) |
0.15 مم إلى 0.30 مم أو 0 27 مم t 0.40 مم (بديل) |
| 2400 نقطة في البوصة، 1200 نقطة في البوصة اختياري: دقة مزدوجة 2400 نقطة في البوصة و 1، | قياسي: دقة مزدوجة 2400 نقطة في البوصة و 1200 نقطة في البوصة أو اختياري 2540 نقطة في البوصة و 1270 نقطة في البوصة. خيار دقة عالية متغيرة: بحد أقصى 10800 نقطة في البوصة في اتجاه المسح السريع. يتوفر 12800DPI بناءً على المتطلبات |
| 0.01 مم (التعريض المستمر لمدة 4 مرات أو أكثر على نفس اللوحة بدرجة حرارة 23 درجة مئوية ورطوبة 60٪) | ±0.01 مم (التعريض المستمر لمدة 4 مرات أو أكثر على نفس اللوحة بدرجة حرارة 23 درجة مئوية ورطوبة 60٪) |
| USB 2.0 أو USB3.0 (يوصى باستخدام USB2.0) | الألياف الضوئية |
| يدوي أو أوتوماتيكي مع أداة التحميل التلقائي | شبه أوتوماتيكي (نظام التحميل التلقائي البديل) |
| 1400 كجم | 1800 كجم |
| 2355 × 1910 × 1217 مم (الطول × العرض × الارتفاع) (العرض × الطول × الارتفاع) مم |
2400x1430x1110 |
| مرحلة واحدة: 220 فولت، أقصى طاقة (القيمة القصوى): 5.5 كيلو واط | 3 مراحل 380 فولت، استهلاك الطاقة (القيمة القصوى): 5.5 كيلو واط |
|
بيئة التشغيل درجة الحرارة الموصى بها: 21-25 درجة مئوية؛ درجة الحرارة المسموح بها: 15-30 درجة مئوية، الرطوبة: |
<70%RH |
| T-1600S T1600SX | طريقة التعريض | |
| أسطوانة خارجية | نظام التصوير | |
| 64 قناة | 256 قناة | صمام ثنائي ليزر 830 نانومتر منفصل |
| سرعة الإخراج | ||
| 16 لوحة / ساعة | 25 لوحة / ساعة | 1470 مم × 1180 مم / 2400 نقطة في البوصة |
| أحجام اللوحات | ||
| الحد الأقصى 1470 مم × 1180 مم؛ الحد الأدنى 400 مم × 400 مم | نوع الوسائط | |
| لوحة CTP حرارية | سمك اللوحة | |
| 0.15 مم إلى 0.30 مم أو 0.27 مم إلى 0.40 مم (بديل) | الدقة | |
| 2400 نقطة في البوصة، 1200 نقطة في البوصة اختياري: دقة مزدوجة 2400 نقطة في البوصة و 1، |
قياسي: دقة مزدوجة 2400 نقطة في البوصة و 1200 نقطة في البوصة، أو 2540 نقطة في البوصة و 1270 نقطة في البوصة (خيار) خيار دقة عالية متغيرة: بحد أقصى 10000 نقطة في البوصة في اتجاه المسح السريع إمكانية التكرار |
|
| 0.01 مم (التعريض المستمر لمدة 4 مرات أو أكثر على نفس اللوحة بدرجة حرارة 23 درجة مئوية ورطوبة 60٪) | الواجهة | |
| USB 2.0 أو USB3.0 (يوصى باستخدام USB2.0) | الألياف الضوئية (طريقة الألياف) | تحميل اللوحة |
| يدوي أو أوتوماتيكي مع أداة التحميل التلقائي | الوزن الصافي | |
| 1400 كجم | حجم الآلة | |
| 2355 × 1910 × 1217 مم (الطول × العرض × الارتفاع) | مزود الطاقة | |
| مرحلة واحدة: 220 فولت، أقصى طاقة (القيمة القصوى): 5.5 كيلو واط | بيئة التشغيل | |
| درجة الحرارة الموصى بها: 21-25 درجة مئوية؛ درجة الحرارة المسموح بها: 15-30 درجة مئوية، الرطوبة: | <70%RH |
|
