تعمل CTP ذات التنسيق الواسع على سد الفجوة بين التصميم الرقمي وطباعة الأوفست التقليدية واسعة النطاق، مما يجعل إنتاج مواد عالية الجودة وكبيرة الحجم بكفاءة أمرًا اقتصاديًا.

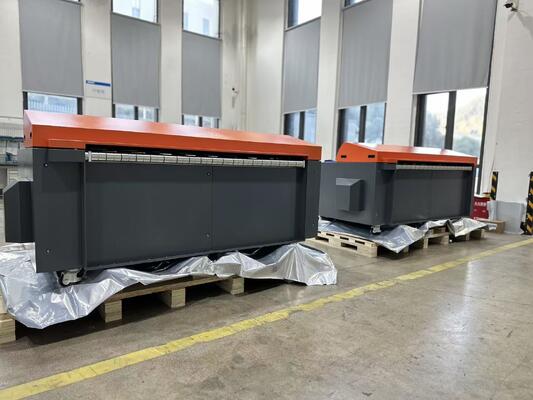

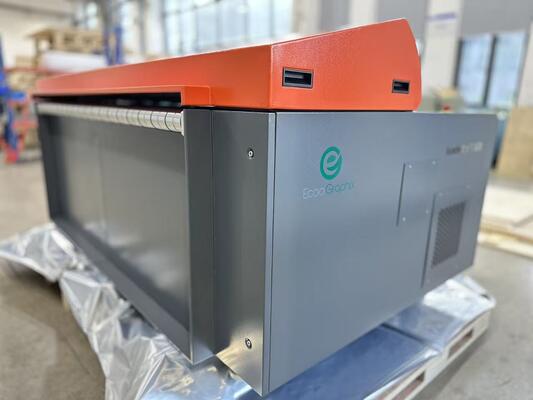

يمكن استخدام آلة CTP الحرارية EcooGraphix VLF (الحجم الكبير جدًا) T1600S للملصقات أو المخططات الجدارية بحجم الورق A0 وB0 والكتب الكبيرة والكتالوجات والصفحات الصفراء ومركز معالجة التغليف وصنع الأطباق وما إلى ذلك، مع سرعة إخراج تبلغ 14 -19 لوحة في الساعة.
أولاً، يتم إنشاء ملفات تصميم الطباعة على الكمبيوتر بواسطة برنامج RIP وبرنامج Workflow، ومن ثم يتم إرسال الملفات إلى CTP. يتم مسح صور الملفات ضوئيًا بواسطة الليزر (ليزر حراري 830 نانومتر أو ليزر UV 405 نانومتر) إلى ألواح CTP المصنوعة من الألومنيوم. يعمل المسح بالليزر على تقوية الطبقة الحساسة للضوء الموجودة على لوحة CTP.

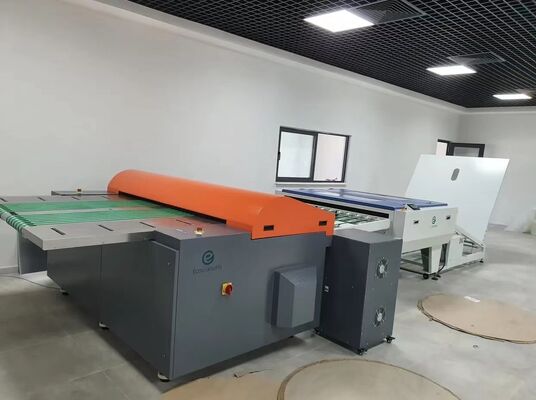

ثم تمر لوحة CTP عبر معالج CTP، وتكون المادة الكيميائية المطورة داخل معالج CTP، لغسل المنطقة غير التصويرية في لوحة CTP. سيتم تجفيف لوحة CTP بسرعة في معالج CTP بعد الغسيل.
وأخيراً يتم وضع لوحات CTP على آلة طباعة الأوفست، لمهام الطباعة.
| نموذج | تي-1600QM |
| طريقة التعريض | طبل خارجي |
| نظام الصور | 825 نانومتر ليزر |
| سرعة الإخراج | 22 طبق/ساعة |
| 1630 ملم × 1325 ملم / 2400 نقطة في البوصة | |
| أحجام اللوحة | الحد الأقصى 1680 مم × 1350 مم؛ دقيقة. 650 مم × 550 مم |
| تعريض الحجم | الأعلى. 1680 ملم × 1336 ملم |
| نوع الوسائط | لوحة CTP الحرارية الإيجابية / السلبية أو لوحة غير كيميائية |
| سمك اللوحة | 0.15 ملم إلى 0.30 ملم أو 0 |
| دقة | قياسي: دقة مزدوجة 2400 نقطة في البوصة و1200 نقطة في البوصة أو اختيارية 2540 نقطة في البوصة و1270 نقطة في البوصة. خيار دقة عالية متغيرة: الحد الأقصى يصل إلى 10800 نقطة في البوصة في اتجاه المسح السريع. 12800 ديسيبل متوحد الخواص متاح عند الطلب |
| التكرار | ± 0.01 مم (التعريض المستمر لمدة 4 مرات أو أكثر على نفس اللوحة مع درجة حرارة 23 درجة مئوية ورطوبة 60%) |
| واجهة | الألياف الضوئية |
| تحميل اللوحة | شبه تلقائي (نظام التحميل التلقائي البديل) |
| الوزن الصافي | 1800 كجم |
| حجم الآلة (العرض×الطول×الارتفاع) ملم | 2400x1430x1110 |
| مزود الطاقة | 3 مراحل 380 فولت، استهلاك الطاقة (قيمة الذروة): 5.5 كيلو وات |
| عملية البيئة ronment | درجة الحرارة الموصى بها: 21-25 درجة مئوية؛ درجة الحرارة المسموح بها: 15-30 درجة مئوية، الرطوبة: <70% رطوبة نسبية |
| نموذج | T-1600S T1600SX | |
| طريقة التعريض | طبل خارجي | |
| نظام التصوير | 64 قناة | 256 قناة |
| ديود ليزر منفصل 830 نانومتر | ||
| سرعة الإخراج | 16 لوحة/ساعة | 25 طبق/ساعة |
| 1470 ملم × 1180 ملم / 2400 نقطة في البوصة | ||
| أحجام اللوحة | الحد الأقصى 1470 مم × 1180 مم؛ دقيقة. 400 مم × 400 مم | |
| نوع الوسائط | لوحة CTP الحرارية | |
| سمك اللوحة | 0.15 مم إلى 0.30 مم أو 0.27 مم إلى 0.40 مم (بديل) | |
| دقة | 2400 نقطة في البوصة، 1200 نقطة في البوصة اختيارية: دقة مزدوجة 2400 نقطة في البوصة و1، | |
| التكرار | 0.01 مم (تعريض مستمر لمدة 4 مرات أو أكثر على نفس اللوحة مع درجة حرارة 23 درجة مئوية ورطوبة 60%) | |
| واجهة | USB 2.0 أو USB3.0 (يوصى باستخدام USB2.0) | الألياف الضوئية (طريق الألياف) |
| تحميل اللوحة | يدوي أو أوتوماتيكي مع أداة التحميل التلقائي | |
| الوزن الصافي | 1400 كجم | |
| حجم الآلة | 2,355×1,910×1,217 ملم (الطول×العرض×الارتفاع) | |
| مزود الطاقة | مرحلة واحدة: 220 فولت، الطاقة القصوى (قيمة الذروة): 5.5 كيلو واط | |
| بيئة التشغيل | درجة الحرارة الموصى بها: 21-25 درجة مئوية؛ درجة الحرارة المسموح بها: 15-30 درجة مئوية، الرطوبة: <70% رطوبة نسبية | |
