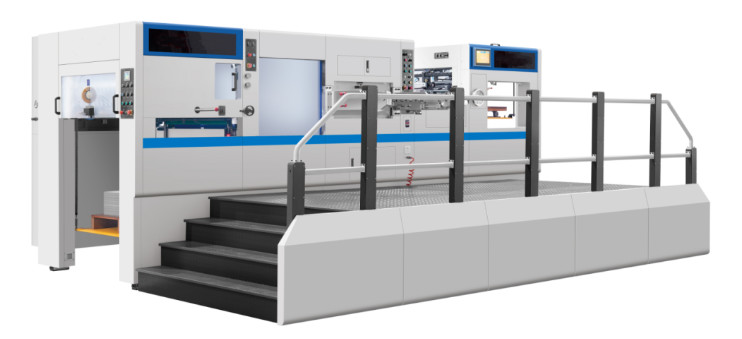

ماكينة قص وثني القوالب 1050 بقدرة 7500 ورقة في الساعة
(الموديل: ايكو-1050)
وصف المنتج
>> التطبيق:
تُستخدم آلة قطع القوالب الأوتوماتيكية Ecoo-1050 لقطع القوالبأنواع مختلفة من الورق، والكرتون المقوى، والكرتون المموج، والصفائح البلاستيكية (مثل PVC، PP)،مع وظيفةتقطيع القوالب والطي والنقش.بفضل أحدث تصميم هيكلي جديد، يمكن أن تصل أقصى سرعة لقطع القالب إلى 7500 ورقة/ساعة.
>>تحديد
| نموذج الآلة | ماكينة قطع القوالب الأوتوماتيكية Ecoo-1050 | |
| تكوين الآلة | قسم التغذية | √ |
| قسم مكبس الأسطوانة | √ | |
| لوحة التدفئة | خياري | |
| قسم التجريد | خياري | |
| قسم تسليم الأوراق | √ | |
| الحد الأقصى لحجم الورقة | 1050×750 ملم | |
| الحد الأدنى لحجم الورقة | 400×370 ملم | |
| الحد الأقصى لحجم القطع بالقالب | 1040×730 ملم | |
| حجم المطاردة الداخلية | 1144×760 ملم | |
| حجم لوحة القطع بالقالب | 1080×738 ملم | |
| ارتفاع كومة التغذية | 1550 ملم | |
| ارتفاع كومة التسليم | 1400 ملم | |
| ارتفاع قاعدة القطع | 23.8 ملم | |
| سمك لوحة القطع | 7 مم(5+2 أو 4+3 اختياري) | |
| مجموعة الأسهم | الورق المقوى: 0.1~2 مم | |
| ورق مموج:<4 مم | ||
| ورقة بلاستيكية: 0.2~1 مم(لوحة التسخين اختيارية) | ||
| دقة القطع بالقالب | ≤±0.1 مم | |
| الحد الأقصى لضغط القطع | 320 طن | |
| الحد الأقصى لسرعة الماكينة | 7500 شحن/ساعة | |
| الحد الأدنى من هامش المقبض | 7 مم | |
| مزود الهواء | 0.6-0.7 ميجا باسكال، 0.36 متر مكعب/دقيقة | |
| متطلبات الطاقة | 3 مراحل 380 فولت 50 هرتز | |
| قوة المحرك الرئيسي | 11 كيلو وات | |
| طاقة منطقة التدفئة (إذا كان لقطع البلاستيك، اختياري) |
24 كيلو وات (12 منطقة تدفئة، كل منطقة 2 كيلو وات) | |
| إجمالي الطاقة (بدون تدفئة) | 17.8 كيلو وات | |
| الوزن الإجمالي للآلة | إيكو-1050 | 16 ت |
| إيكو-1050Q | 17 ت | |
| البعد الشامل ل (+ التكديس المسبق)×W(+منصة)×ح |
إيكو-1050 | 4700(+1430)×2100(+1900)×2400 ملم |
| إيكو-1050Q | 5600(+1430)×2100(+1900)×2400 ملم | |
>> الرئيسيةسمات:
السلامة وتوفير الطاقة والكفاءة
1. يتم التحكم في تشغيل الآلة بالكامل عن طريقنظام التحكم المركزي PLCوالتي يمكنها فحص حالة العمل تلقائيًا واختبار الحالة غير العادية بالإضافة إلى تسجيل حالة العمل. وفقًا لمعايير السلامة الأوروبية، نقوم بتصميم معقول لتحقيق مزيج مثالي من التشغيل والسلامة.
2. نظام إنذار متقدمعند بدء التشغيل، سيُذكِّر المشغل بمغادرة المنطقة غير الآمنة. يتم اكتشاف العملية بالكامل تلقائيًا، وفي حالة حدوث عطل أو عدم وجود ورق أو التصاقه، سيتم فصل القابض الهوائي وإيقافه تلقائيًا مما يقلل من هدر الورق ويحمي الموظفين والمعدات.
3.صجهاز إعادة التعبئة وأجهزة تغذية الورق وتوصيله دون توقفتقليل وقت التكديس وتحسين كفاءة الماكينة وزيادة دخلك.
4. تعمل المكونات الكهربائية والهوائية الأوروبية واليابانية والتايوانية المختارة على تحسين استقرار الماكينة وتقليل تكرار الجماد.
5. يعتمد الهيكل الرئيسي والقاعدة على الحديد الجرافيتي الكروي عالي القوة QT500-7 الذي تتم معالجته بدقة بواسطة مركز التحكم الرقمي، مما يضمن تشغيل الماكينة بثبات لفترة طويلة عند تحمل ضغط كبير يبلغ 200 طن. إن نوى آلة الضغط على الأسطوانة مثل العمود المرفقي والتروس الدودية وما إلى ذلك، كلها من سبائك الفولاذ المستورد عالي الجودة، والتي تتم معالجتها بالتبريد والمعالجة الحرارية العالية مع عمر عمل طويل.
6. تم تجهيز نظام التشحيم للأجزاء الأساسية بجهاز عرض لضغط الزيت وجهاز إنذار في حالة عدم كفاية ضغط الزيت والهواء.
7. توفير تدريب فني كامل وطويل الأمد بالإضافة إلى الصيانة المجانية السريعة لمدة عام واحد، مما يضمن لعملائنا إتقان تكنولوجيا الإنتاج الخاصة بمعداتنا بشكل كامل. تتميز آلاتنا بتصميم مثالي وتركيب دقيق وثبات عالي وأمان عالي وضوضاء منخفضة.
>> التكوين القياسي
1. قسم تغذية الورق: وحدة التغذية وطاولة النقل
1. لوحة جدار المغذي مصنوعة من الحديد الزهر، وهو أكثر استقرارًا أثناء التشغيل بسرعة عالية.
2.الدقة فرأس الطير(مضخة تفريغ بيكر) مع منفاخ مزدوج الجانب:مناسبة لكل من الورق المقوى والكرتون المموج. تحتوي على 4 فوهات شفط و4 فوهات تغذية، ويمكن تعديل زاوية وارتفاع الفوهات لتناسب الأشكال المختلفة للورق.
3. يمكن تعديل رأس المغذي (إلى الأمام/الخلف) ومحاذاة الوبر (إلى اليسار/اليمين) بواسطة المحرك، ما عليك سوى الضغط على الأزرار للتعديل.
4. الكهروميكانيكيةكاشف مزدوج الورقة,
5.ميليكتبناقلطاولةمع أسطوانات الضغط المصنوعة من مادة البولي يوريثين المضادة للتآكل وعجلات الفرشاة فهي أكثر ملاءمة لتغذية الورق الرقيق في ظل ظروف التشغيل عالية السرعة.
6. وضع جانبي مزدوج الاستخدام(سحب ودفع) ووضع أماميضمان دقة موضع الورقة.
7.سكيووظيفة الكشف عن الورق والورق المتراكم ووظيفة الإيقاف التلقائي:عندما تكتشف أجهزة الاستشعار أن الورق منحرف أو متراكم قبل تسليمه إلى قسم الطباعة على الأسطوانة، تتوقف الماكينة.
8. جهاز التخزين الهوائي للحزام الناقل: عند التشغيل بسرعة عالية، فإنه يساعد على توصيل الورق بسلاسة عن طريق حزام التغذية.
9.بدون توقفتغذية الورقالبنية ونوع السكك الحديديةمعبأ مسبقا منصة نقالةتحسين الكفاءة إلى حد كبير.
2. قسم مكبس الأسطوانة
1. يعتمد الجسم الرئيسيعالي-قوةالحديد المطاوع QT500مع عملية صب خاصة.النيكل والكروم والموليبدينومعمود مرفقي من السبائكمع معالجة عملية حرفية خاصة وفائقة يرتدي-يقاومنملةدُودَةوهيأ.
2. الضغط العاليمحرك زيت أوتوماتيكي مع منقي ومروحة التبريديعيد تدوير الزيت لتزييت أجزاء ناقل الحركة الرئيسية (العمود المرفقي والدودة والتروس).مضخة زيت السيارةيقوم بتزييت جميع الأجزاء الضرورية (التروس، والسلاسل، وما إلى ذلك)
3. دولاب الموازنة الكبير معالقابض الهوائييضمن الدقة العالية عند تشغيل الماكينة بسرعة عالية.
4.نظام ضبط الضغط التلقائي لقطع القالبيحتاج المشغل فقط إلى ضبط القيمة على شاشة اللمس لضبط الضغط.
5. تصميم صديق للإنسان لتغيير القالب ولوحة البطانة (فولاذ المنغنيز، HRC50-53). يمكن قلب إطار القالب وقفله هوائيًا.
6. دقة عالية مؤشر كام مع محدد عزم الدوران وحزام متزامن للتحكم في قضبان الإمساك لتوصيل الورق إلى موضع دقيق بشكل ثابت عند التشغيل بسرعة عالية.
7. قوة عاليةمقبض من سبائك التيتانيوم والألومنيومسويرتدي-مقاومةسلاسل لقضيب القابض.
3. لوحة تسخين للصفائح البلاستيكية (اختياري)
لقطع البلاستيك بالقالب، مثل صفائح PVC وPP وPET
1. ضبط درجة الحرارة بشكل منفصل لمناطق التدفئة المستقلة، والتحكم الحراري.
2. لوحة التسخين مصنوعة من الحديد المصبوب المقاوم للحرارة وعالي القوة RTCr0.8.
4. قسم التعري(خياري)
1. تتكون أداة التعرية من ثلاثة إطارات (إطار علوي ومتوسط وسفلي) يمكن سحبها للخارج لتثبيت الدبابيس.
2. شريط تجريد مع دبابيس أو لوحة ذكر وأنثى لتجريد النفايات.
3. يتم تشغيل الإطار العلوي بواسطة المحرك، يمكنك الضغط على الزر لتحريكه للتحقق من موضع التجريد.
5. الورققسم التوصيل
1. جهاز المحاذاة التلقائي، ومنفاخ الهواء القابل للتعديل وفرشاة الشعر يضمنان كومة الورق في حالة جيدة، بغض النظر عن كون الورق سميكًا أو رقيقًا.
2. جهاز منع التجاوز: يتم تحريك الورقة إلى الأعلى باستخدام شريط الإمساك؛ سيتم تشغيل مستشعر الكشف وستتوقف الماكينة.
3. يتم التحكم في جهاز تسليم الورق التلقائي المتواصل بواسطة المحرك؛ ما عليك سوى الضغط على الزر لتشغيله.
4. جهاز إدخال العلامة (مجموعة واحدة) لتسجيل كمية الأوراق.
5. جهاز الفتح الثانوي للنزع (اختياري)
6. الكهربائيةصندوق ونظام التحكم
1. يتم دمج عناصر التحكم في الواجهة، ويتم ضبط العديد من عناصر التحكم في المفاتيح الكهربائية في شاشة التشغيل التي تسهل التشغيل والفهم.
2. يمكن لنظام التحكم المركزي PLC فحص حالة العمل واختبار الحالة غير العادية تلقائيًا بالإضافة إلى تسجيل حالة العمل.
3. وظيفة تشخيص المشكلة على شاشة اللمس، في حالة حدوث أي مشاكل، يمكنك التحقق من شاشة اللمس للعثور عليها.
4. اللغة الصينية أو الإنجليزية أو أي لغة أخرى (اختياري) على شاشة اللمس
5. المكونات الكهربائية والدائرة الكهربائية متوافقة مع معايير السلامة الأوروبية والأمريكية.
التعليمات
س: ماذا عن الدعم الفني للتثبيت وما بعد البيع؟
أ:يمكن لمهندسنا الذهاب للمساعدة في التثبيت وتوفير التدريب اللازم. يجب على المشتري أن يتحمل تكلفة تذاكر الطيران ذهابًا وإيابًا ورسوم الخدمة وتكلفة الإقامة المحلية. في حالة وجود أي مشاكل أو أسئلة، سنكون تحت تصرفك على مدار الساعة طوال أيام الأسبوع.
من بين العدد الكبير من تركيبات CTP لدينا في جميع أنحاء العالم، يوجد أيضًا العديد من المستخدمين النهائيين (الطابعات) الذين اشتروا منتجات CTP من EcooGraphix China مباشرة ويقوم فريق الخدمة الفنية EcooGraphix بدعم هذه التركيبات عن بُعد من خلال زيارات منتظمة للموقع.
يعمل جميع مستخدمي الطابعات النهائيين هؤلاء على تشغيل أنظمة CTP برضا تام نظرًا لجودتنا القوية وخدماتنا عن بُعد السلسة والتدريب الشامل والصيانة. إذا كنت من مستخدمي الطابعات وتفكر في الشراء مباشرة من EcooGraphix China، فلن تواجه أي متاعب في التثبيت والتدريب وخدمة ما بعد البيع. نحن نضمن رضاك.
