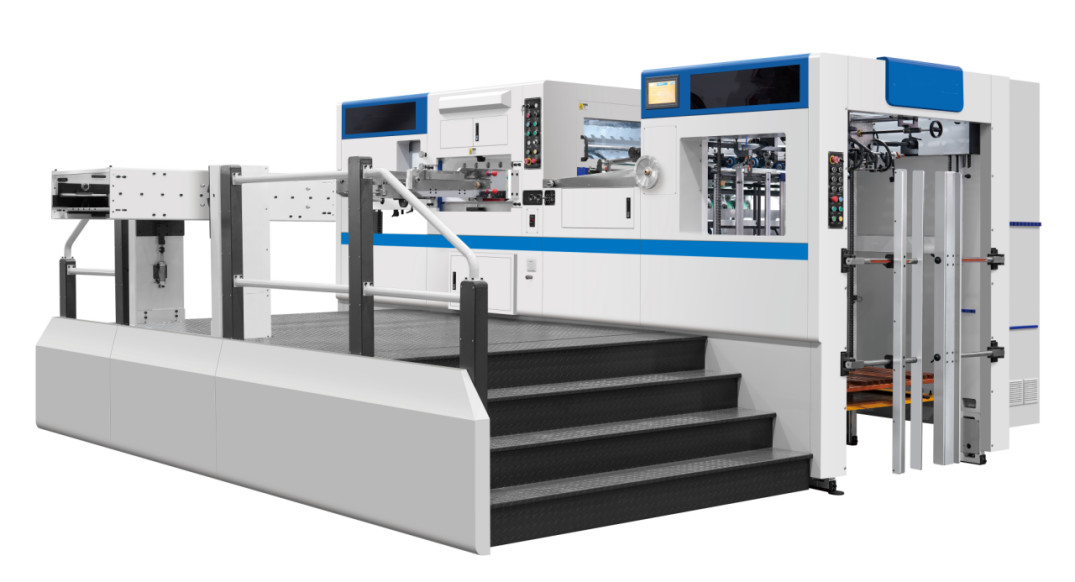

أوتوماتيكية القطع والخياطة مع جهاز التخلص التلقائي
(نموذج: Ecoo-1050)
وصف المنتج
>> التطبيق:
إيكو-1050 الآلية لقطع الصفائح الميتة تستخدم لقطع الميتةأوراق مختلفة، ورق المقوى، الألواح المموجة، الأوراق البلاستيكية ((مثل PVC، PP) ،مع وظيفةالقطع المقطوعة، التجاعيد والطلاء.مع أحدث تصميم هيكل جديد، يمكن أن تكون سرعة قطع الميتة القصوى 7500 ورقة / ساعة.
>>المواصفات
| نموذج الجهاز | Ecoo-1050 آلة القطع المقطعة الآلية | |
| تكوين الجهاز | قسم التغذية | √ |
| قسم الصحافة للصفائح | √ | |
| لوحة التدفئة | اختياري | |
| قسم التجريد | اختياري | |
| قسم تسليم الأوراق | √ | |
| الحجم الأقصى للورقة | 1050×750 ملم | |
| الحد الأدنى لحجم الورقة | 400×370 ملم | |
| الحجم القصير | 1040×730 ملم | |
| الحجم الداخلي للطارد | 1144×760ملم | |
| حجم لوحة القطع | 1080×738ملم | |
| ارتفاع كومة التغذية | 1550ملم | |
| ارتفاع كومة التسليم | 1400ملم | |
| خفض ارتفاع القاعدة | 23.8ملم | |
| قطع سمك الصفيحة | 7 ملم(5+2 أو 4+3 اختياري) | |
| نطاق الأسهم | كرتون:0.1~2 ملم | |
| الورق المموج:<4 ملم | ||
| ورقة بلاستيكية: 0.2 ~ 1 ملم(لوحة التدفئة اختيارية) | ||
| دقة القطع | ≤±0.1 ملم | |
| ماكس ضغط القطع | 320 طن | |
| السرعة القصوى للآلة | 7500 S/H | |
| الحد الأدنى من هامش المقبض | 7 ملم | |
| إمدادات الهواء | 0.6-0.7Mpa، 0.36m3/Min | |
| الطاقة المطلوبة | ثلاث مراحل 380 فولت 50 هرتز | |
| قوة المحرك الرئيسي | 11 كيلوواط | |
| طاقة منطقة التدفئة (إذا كان للقطع البلاستيكي، اختياري) |
24 كيلوواط (12 منطقة تدفئة، كل منطقة هي 2 كيلوواط) | |
| الطاقة الإجمالية ((بدون التدفئة) | 17.8 كيلوواط | |
| الوزن الإجمالي للجهاز | إيكو 1050 | 16 طن |
| Ecoo-1050Q | 17 ط | |
| البعد العام L (+ قبل التراكم)×منصة W ((+)×هـ |
إيكو 1050 | 4700 ((+1430)×2100 ((+1900)×2400ملم |
| Ecoo-1050Q | 5600 ((+1430)×2100 ((+1900)×2400ملم | |
>> الرئيسيةالخصائص:
السلامة، توفير الطاقة، الكفاءة
1يتم التحكم في تشغيل الآلة الكاملة من قبلنظام التحكم المركزي PLCوالتي يمكن أن تفحص بشكل تلقائي حالة العمل وتختبر حالة غير عادية وكذلك تسجيل حالة العمل.نحن تصميم معقول لجعل التشغيل والسلامة مزيج مثالي.
2. نظام إنذار متقدمسوف يذكر المشغل بمغادرة المنطقة غير الآمنة. الكشف تلقائيًا عن العملية بأكملها ، إذا كان هناك خلل ، غير الورق أو الورق عالق ،المقبض الهوائي سيتم فصل وإيقاف تلقائيًا مما يقلل من نفايات الورق، حماية الموظفين والمعدات.
3.(ب)أجهزة إعادة التعبئة وأجهزة تغذية ورقية وتوصيل دون توقفتقليل وقت التراص، وتحسين كفاءة الآلة وزيادة دخلك.
4المكونات الكهربائية والهوائية الأوروبية واليابانية والتايوانية المختارة تحسن استقرار الجهاز وتقلل من تواتر عدم الحيوية.
5الحاسوب الرئيسي والقاعدة تعتمد على حديد الجرافيت الكروي القوي QT500-7 الذي يتم معالجته بدقة بواسطة مركز التحكم العدديضمان تشغيل الجهاز بشكل مستقر لفترة طويلة عند تحمل 200T ضغط كبير.تتم تصنيع كل من نواة آلة طباعة الصفائح مثل العمود المتحرك ، وسلاح الدودة ، وهلم جرا ،والتي يتم معالجتها عن طريق التخفيف والتكثيف عالي درجة الحرارة مع حياة عمل طويلة.
6يتم تجهيز نظام التشحيم للأجزاء الأساسية بجهاز عرض لضغط الزيت وجهاز إنذار لضغط الزيت والهواء غير الكافي.
7توفير تدريب فني طويل الأجل وكامل وكذلك الصيانة المجانية على الفور لمدة عام واحد، وضمان أن عملائنا يمكن أن تتقن تماما تكنولوجيا إنتاج معداتنا.آلتنا مع تصميم مثالي، التثبيت الدقيق، الاستقرار العالي، الأمن العالي، ضوضاء منخفضة.
>> التكوين القياسي

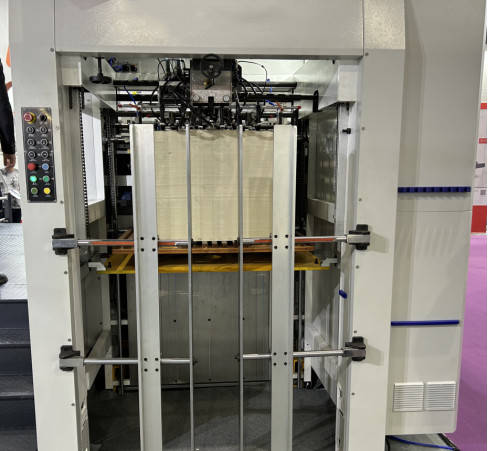

1قسم تغذية الورق: طاولة تغذية ومحمول
1الصفيحة الجدارية من المغذية مصنوعة من الحديد الزهري، والتي هي أكثر استقرارا أثناء تشغيل عالية السرعة.
2.دقة fرأس الـ (إيدر)مضخة فراغ بيكر) مع منفخة جانبية مزدوجة: مناسبة لكل من الورق المقوى والأوراق المموجة. لديها 4 فوهات امتصاص 4 فوهات تغذية، ويمكن ضبط زاوية وارتفاع الفوهات لتناسب أشكال مختلفة من الورق.
3. رأس تغذية ((إلى الأمام / إلى الوراء) يمكن ضبط محاذاة الكومة ((يسار / يمين) بواسطة المحرك ، تحتاج فقط إلى الضغط على أزرار للتعديل.
4الكهروميكانيكيةكاشف ذو ورق مزدوج,
5.المنحدرالنوعناقلالجدولمع ألواح الصحافة PU مضادة للفس والعجلات الفرشاة هو أكثر ملاءمة لتغذية الورق الرقيق في ظل حالة التشغيل عالية السرعة.
6. وضع جانبي للاستخدام المزدوج(سحب ودفع) ووضع الأمامتضمن دقة موقع الورق.
7.Sكيووظيفة الكشف عن الورق والورق المتراكم ووظيفة التوقف التلقائي: عندما يكتشف أجهزة الاستشعار أن الورق منحرف أو متراكم قبل تسليمه إلى قسم الصحافة الصفيحة ، ستتوقف الآلة.
8جهاز العازل الهوائي: عندما تعمل بسرعة عالية، فإنه يساعد على تسليم الورق بسلاسة عن طريق الحزام التغذية.
9.بدون توقفتغذية الورقالهيكلنوع القيادةمعبأة مسبقاً علبةتحسين الكفاءة إلى حد كبير.

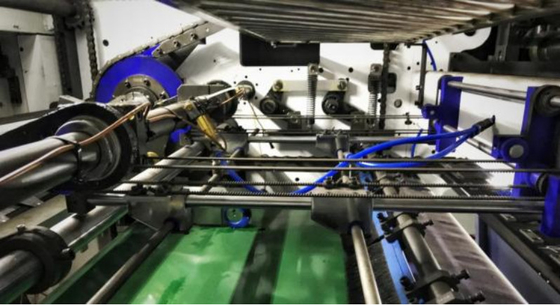

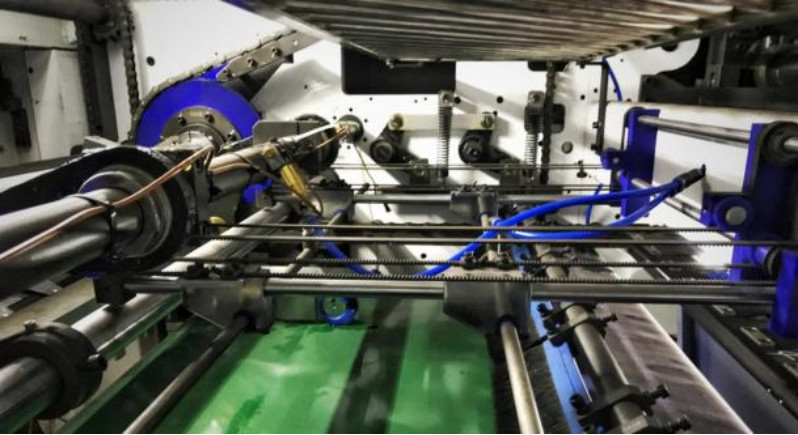

2قسم الصحافة
1الهيئة الرئيسية تعتمدعالية-القوةالحديد الصلب QT500مع عملية صب خاصة.الني-كروموعجلات من سبيكةمع معالجة عملية صناعية خاصة و ارتداء-المقاومةالنملةالدودةوالمعدات.
2ضغط مرتفعمحرك زيت آلي مع مرشح ومروحة التبريدإعادة تدوير الزيت لتزيين أجزاء ناقل النقل الرئيسية (عمود الكرنكس، الدودة والعجلات).مضخة زيت السياراتيزيل جميع الأجزاء اللازمة (المعدات، السلاسل، الخ)
3عجلة طيران كبيرة معمشبك هوائييضمن دقة عالية عندما تعمل الآلة بسرعة عالية.
4.نظام ضبط الضغط التلقائي للقطع، المستخدم يحتاج فقط إلى تعيين قيمة على الشاشة لمسة لضغط ضبط.
5تصميم صديق للإنسان لتغيير الصفيحة والملصق (الصلب المانغنيزي ، HRC50-53). يمكن قلب الإطار الصناعي والقفل بالهواء.
6دقة عالية مؤشر الكاميرا مع مقيد عزم الدوران و حزام متزامن للتحكم في قضبان المقبض لتسليم الورق في الموقف الدقيق بشكل مستقر عند السرعة العالية.
7قوية للغايةعقدة من سبيكة الـ Ti-Alsوارتداءالمقاومةالسلاسل للشريط
3لوحة التدفئة للورق البلاستيكي (اختياري)
للقطع المقطوع للورق البلاستيكي، مثل ورق PVC، PP، PET
1- إعداد الحرارة منفصلة للمناطق التدفئة المستقلة، التحكم الحراري.
2الصفيحة الساخنة مصنوعة من الحديد الزهري المقاوم للحرارة والقوة العالية RTCr0.8.
4قسم المهرجيناختياري)
1يتكون الجهاز من ثلاثة إطارات (إطارات أعلى ووسط وأسفل) يمكن سحبها لتركيب الدبابيس.
2شريط تجريد مع دبوس أو لوحة ذكرية-أنثوية لتجريد النفايات.
3. الإطار العلوي مدفوع بمحرك، يمكنك الضغط على الزر لتحريكها للتحقق من وضعية خلع.
5ورقةقسم التسليم
1جهاز محاذاة أوتوماتيكي، ومضخة هواء قابلة للتعديل وفرشاة شعر تضمن كومة من الورق في حالة جيدة، بغض النظر عن سمك الورق أو رقيقة.
2جهاز الوقاية من الإفراط: يتم تحريك الشريحة إلى الأعلى مع شريط العقدة ؛ سيتم تشغيل جهاز الاستشعار وتوقف الجهاز.
3جهاز توصيل الورق التلقائي غير المتوقف يتم التحكم به بواسطة المحرك ، تحتاج فقط إلى الضغط على الزر لتشغيله.
4جهاز إدخال العلامات (مجموعة واحدة) لتسجيل كمية الأوراق.
5الجهاز الثانوي المفتوح بالقبضة للفصل ((اختياري)
6الكهرباءالصندوق ونظام التحكم
1يتم دمج أجهزة التحكم في الواجهة، ويتم تعيين العديد من أجهزة التحكم في المفتاح الكهربائي في شاشة التشغيل التي هي عملية سهلة وسهلة الفهم.
2نظام التحكم المركزي PLC يمكن أن يفحص تلقائيًا حالة العمل واختبار حالة غير عادية وكذلك تسجيل حالة العمل.
3. وظيفة تشخيص المشاكل على الشاشة اللمسية، إذا حدثت أي مشاكل، يمكنك التحقق من الشاشة اللمسية للعثور عليها.
4الصينية أو الإنجليزية أو أي لغة أخرى ((اختياري) على الشاشة اللمسية
5المكونات الكهربائية والدائرة الكهربائية تتفق مع معايير السلامة الأوروبية الأمريكية.
الأسئلة الشائعة
س: ماذا عن دعم التثبيت و بعد البيع؟
أ:يمكن لمهندسنا الذهاب للمساعدة في التثبيت وتوفير التدريب اللازم. يجب على المشتري أن يتحمل تذاكر الطائرة الدورية ورسوم الخدمة وتكلفة الإقامة المحلية.أي مشاكل أو أسئلةسنكون في خدمتكم على مدار 24 ساعة
من بين عددنا الكبير من منشآت CTP في جميع أنحاء العالم، there are also many end users (printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
هذه الطابعات المستخدمة في النهاية تعمل جميعها على أنظمة CTP بنشاط تام بسبب جودتنا القوية والخدمة البعيدة السلسة والتدريب الدقيق والصيانة.إذا كنت طابعة تفكر في الشراء مباشرة من EcooGraphix الصينلا توجد مشكلة في التثبيت والتدريب وخدمة ما بعد البيع
