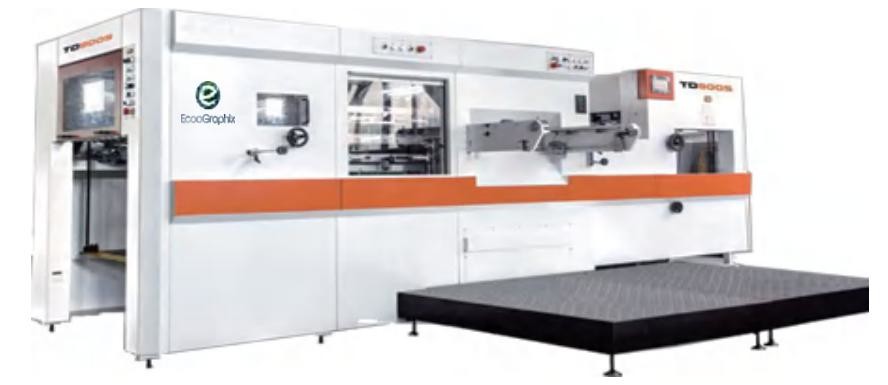

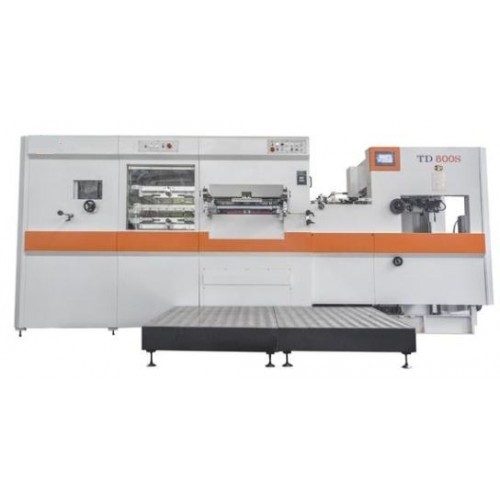

قطاع المقطعة الكرتوني التلقائي بالكامل مع آلة قطع المقطعة
(النموذج: ECOO-TD800S)
★الوصف
TD800S آلة القطع الذاتية الكاملة هي أحدث منتج من سلسلة T.7 مجموعات من قضبان المقبض مع المقبضات المصنوعة من سبيكة الألومنيوم خفيفة الوزن ودائمة مع طبقة صلبة للغاية والانتهاء منشطة ضمان تسجيل ورقة دقيقة ومتسقة.
التطبيق:آلة القطع المقطوعة التلقائية بالكامل تسمى أيضا آلة القطع المقطوعة للبورطون. هذا النموذج خاص لقطع العديد من أنواع الملصقات.
★المواصفات
| النموذج | TD800S |
| الحجم الأقصى للورقة | 800 × 580 مم |
| الحد الأدنى لحجم الورقة | 310 × 310 ملم |
| الحجم الأقصى للقطع | 790 × 570 مم |
| الحد الأدنى من هامش العقدة | 8 ملم |
| داخل (تشايس) | 940 × 610 ملم |
| الضغط الأقصى | 200 طن |
| السرعة القصوى | 7000 ورقة/ساعة |
| سمك الصفحة | 0.2-2ملم الورق المقوى E الورق المموج للنغمة |
| الحد الأقصى ارتفاع الكومة عند المغذ | 1300 ملم |
| ارتفاع الكومة عند الولادة | 1000 ملم |
| الطاقة الإجمالية | 15 كيلوواط |
| الأبعاد (L × W × H) | 4900 × 2000 × 2000 مم |
| الوزن | 14.5 طن |
★خصائص المنتج

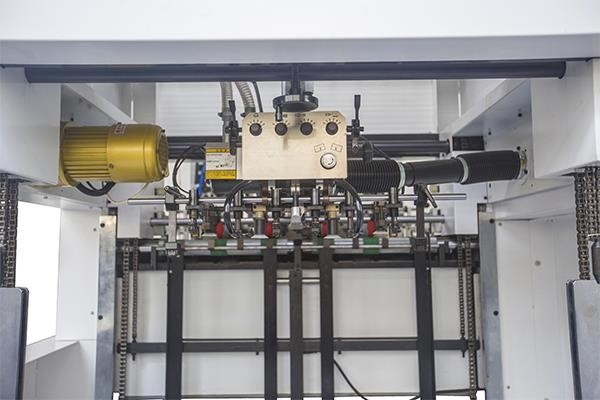

وحدة التغذية
• سلة الكومة مع مقبض يسمح بتصحيح الجانبي اليدوي للكومة أثناء الإنتاج
•نظام تغذية ذو نظام التدفق مع أسرع سرعة من 120 ورقة في الدقيقة
• كوبان امتصاص لكل واحدة لرفع الورق، وكوبان امتصاص لتحريك الورق
• ارتفاع زاوية رؤوس الشفط يمكن ضبطها بسهولة
•أجهزة أمان إلكترونية تمنع ارتفاع كومة التغذية
• تتوفر ميزة تنظيم صغيرة لتحديد الموقع العرضي لمجلس الكومة
• كاشف دقيق مزدوج الأوراق
•تغيير سهل لمرشدات الجانب السحب والدفع ببساطة عن طريق تدوير مشبك دون الحاجة إلى إزالة واستبدال مرشد الجانب الكامل
• 2 دليل أمامي مع تنظيم صغير ويمكن ضبط دليل الجانبي بواسطة مقبض العجلة
• كاشف كهربائي ضوئي مع نظام إيقاف تلقائي على طاولة التغذية في حالة تعثر الورق
• أجهزة التحكم المنفصلة للوحدة الغذائية والآلة الرئيسية لسهولة الإعداد
• نظام تحكم بالتحكم بالتحكم بالوقت والكاميرا الإلكترونية للتحكم بالوقت
وحدة التقطيع
• محرك سيمنز الرئيسي الذي يتم التحكم به بواسطة التحكم في عاكس شنايدر
• تنظيم صغير لقوة القطع بواسطة آلة الديدان التي يتم تشغيلها بواسطة المحرك ويتم التحكم بها بواسطة الشاشة اللمسية
• يمكن أن يكون دقة الضغط تصل إلى 0.01mm
• عمود الكرنك مصنوع من الصلب 40Cr
•أطار الآلة مصنوعة من الصلب Q235-A ، الألواح العلوية والسفلية مصنوعة من الحديد القابل للتلاعب QT60 مع الرمال المطلية بالراتنج مع تقنية حديد الصب الميت
•جهاز تحويل الدعارة القطع
• جهاز حماية من الإفراط مع مقيد عزم الدوران لأعلى درجة من سلامة المشغل والمعدات
•بعد اختبار طويل وتسليمها في أزواج، المقبض الرئيسي، سلسلة من سوباكي، اليابان
•نظام محرك مؤشر الضغط العالي للتحكم في وضع قضيب المقبض
• الحبس الهوائي و إطلاق قناة القطع
• نظام مركزي لتغيير وظيفة سريع

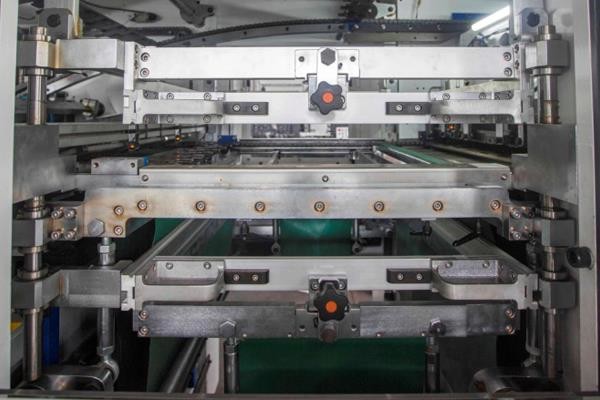

وحدة إزالة الملابس
• هيكل حركة ثلاثية الإجراءات مع الإطار العلوي والمتوسط والسفلي لسهولة تغيير الطلاء
• يمكن استخدام دبوس الانسحاب أو عينة الذكور / الإناث لمختلف وظائف الانسحاب
• تطابق مع نظام تسجيل خط الوسط في قسم القطع ، وينطبق نفس النظام أيضًا على نظام التخلص من الحلقات لتقليل وقت التغيير.الموقع الدقيق يمكن أن يزيد من كفاءة الإنتاج
•تحركات الإطار العلوي للخروج والنزول يتم التحكم بها بواسطة محرك مما يسهل ضبطها
وحدة التسليم
•أجهزة الكهرباء الضوئية الآمنة التي تمنع ارتفاع الكومة من الورق والنزول منه
•فرشاة الضغط القابلة للتعديل تساعد على تفريغ الورق من المقبضات وتجميع الورق
• تصميم الكومة العالية تصل إلى 1020mm
• طاولة الحزام المساعدة التلقائية متاحة للتسليم دون توقف
• يمكن ضبط حركة جهاز التغذية والتحكم في السرعة في وحدة التسليم
★الأسئلة الشائعة
س: ماذا عن دعم التثبيت و بعد البيع؟
أ:يمكن لمهندسنا الذهاب للمساعدة في التثبيت وتوفير التدريب اللازم. يجب على المشتري أن يتحمل تذاكر الطائرة الدورية ورسوم الخدمة وتكلفة الإقامة المحلية.أي مشاكل أو أسئلةسنكون في خدمتكم على مدار 24 ساعة
من بين عددنا الكبير من منشآت CTP في جميع أنحاء العالم، there are also many end users (printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
هذه الطابعات المستخدمة في النهاية تعمل جميعها على أنظمة CTP بنشاط تام بسبب جودتنا القوية والخدمة البعيدة السلسة والتدريب الدقيق والصيانة.إذا كنت طابعة تفكر في الشراء مباشرة من EcooGraphix الصينلا توجد مشكلة في التثبيت والتدريب وخدمة ما بعد البيع
