800آلة طابع الأوراق الورقية الآلية وقطع الموت
وصف المنتج
مقدمة قصيرة:

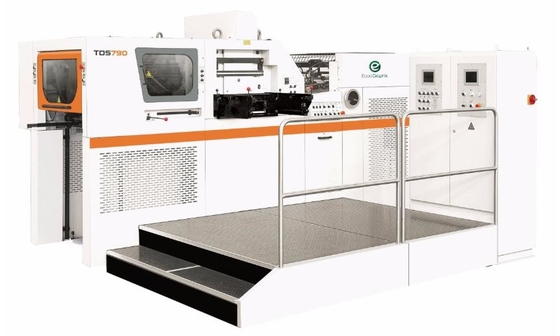

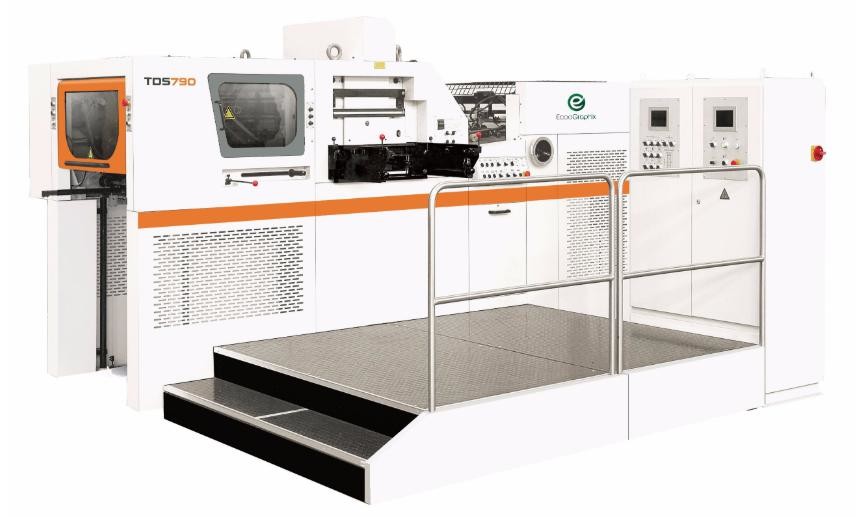

الـ Ecoo-790 الطابعة الآلية لقطع الطلاء والطابعة الساخنة للورق تتألف من جهاز تغذية، وقطاع الطلاء، وآلية الطابع، و قسم الإخراج.إلى جانب أجهزة التحكم الكهربائية المتقدمة.
المواصفات
النموذج: ECOO-TDS800
سمك الصفحة:0.2-2mm الورق المموج من الورق المقوى
الحجم الأقصى للورقة ((ملم):800×580
الحد الأدنى لحجم الورقة ((ملم):310×310
الحجم الأقصى للقطع المقطعي ((ملم):790×570
الحجم الأقصى للطابع ((ملم):790×520
حجم الدرع الداخلي ((ملم):940x610
ارتفاع قواعد القطع ((ملم):23.8
المسافة بين الصفائح ((ملم):51.5
ضغط أقصى:200 طن
الحد الأدنى من هامش العقدة ((ملم):8
سرعة الماكينة القصوى ((الأوراق/ساعة):7000
السرعة القصوى للطابع ((s/h):5000
سمك لوحة الطباشير ((ملم):5 ((اختياري 4 + 1)
| النموذج | ECOO-TDS800 |
| الحجم الأقصى للورقة ((ملم)) | 800×580 |
| الحد الأدنى لحجم الورقة ((ملم)) | 310×310 |
| الحجم الأقصى لقطع الطلاء ((ملم) | 790×570 |
| الحجم الأقصى للطابع ((ملم) | 790×520 |
| حجم الداخل للسيارة ((ملم) | 940x610 |
| ارتفاع قواعد القطع ((ملم) | 23.8 |
| المسافة بين الألواح ((ملم) | 51.5 |
| ضغط أقصى | 200 طن |
| الحد الأدنى من هامش العقدة ((ملم) | 8 |
| سرعة الماكينة القصوى ((الأوراق/ساعة) | 7000 |
| السرعة القصوى للطابع ((s/h) | 5000 |
| سمك لوحة الطباشير ((ملم) | 5 ((اختياري 4 + 1) |
| سمك الصفحة | 0.2-2mm الورق المموج من الورق المقوى |
| ارتفاع كومة التغذية ((ملم) | 1300 |
| ارتفاع كومة التسليم ((ملم) | 1000 |
| نظام التدفئة الكهربائية | 10 مناطق |
| أوراق التطبع | 2 طولية و 2 عرضية |
| عرض الأوراق الدقيقة ((ملم) | 40 |
| قلب لفائف الأوراق ((ملم) | 25 ((1") 76 ((3") |
| محرك منجم ((kw) | 7.5 |
| الطاقة الإجمالية ((kw) | 40 |
| إمدادات الهواء | 0.8-1.0 MPa، ≥0.6cbm/min |
| الأبعاد الإجمالية ((ملم) | 4900 × 2000 × 2000 |
| وزن الجهاز ((طن) | 15 |
وحدة التغذية
• سعة كومة مع مقبض يسمح بتصحيح الجانبي اليدوي لل كومة أثناء الإنتاج
• نظام التغذية حسب التيار مع أسرع سرعة من 120 ورقة في الدقيقة
• كوبين للاستنشاق لكل كوب لرفع الورق، وكوبين لتحريك الورق
• ارتفاع وزاوية رؤوس الشفط يمكن ضبطها بسهولة
• أجهزة أمان إلكترونية تمنع ارتفاع كومة التغذية
• تتوفر ميزة تنظيم صغيرة لتحديد الموقع العرضي لطاولة الكومة
• كاشف دقيق مزدوج الأوراق
• تغيير سهل لدوائر السحب والدفع الجانبية ببساطة عن طريق تدوير مشبك دون الحاجة إلى إزالة واستبدال الدليل الجانبي الكامل
• 2 دليل أمامي مع تنظيم الدقيقة والدليل الجانبي قابل للتعديل بواسطة مقبض العجلة
• كاشف كهربائي ضوئي مع نظام إيقاف تلقائي على طاولة التغذية في حالة تعثر الورق
• أجهزة تحكم منفصلة للوحدة الغذائية والآلة الرئيسية لسهولة الاستعداد
• PLC والكاميرا الإلكترونية للتحكم في التوقيت
وحدة القطع
• المحرك الرئيسي لشركة سيمنز الذي يتم التحكم به بواسطة التحكم في عاكس شنايدر
• تنظيم صغير لقوة القطع بواسطة آلة الديدان التي يتم تشغيلها بواسطة المحرك ويتم التحكم بها بواسطة الشاشة اللمسية
• يمكن أن يكون دقة الضغط تصل إلى 0.01mm
• عمود كرنك مصنوع من الصلب 40Cr
• أطر الآلة مصنوعة من الصلب Q235-A ، الألواح العلوية والسفلية مصنوعة من الحديد القابل للتلاعب QT60 مع الرمال المطلية بالراتنج مع تقنية حديد الصب الميت
• أداة تحويل الدعارة للقطع
• جهاز الحماية من الإفراط مع مقيّد عزم الدوران لأقصى درجة من سلامة المشغل
والمعدات
• 7 مجموعات من قضبان المقبض مع المقبضات المصنوعة من الألومنيوم خفيف الوزن ودائم
سبيكة مع طبقة صلبة للغاية والانتهاء anodized يضمن دقة ومتسقة
تسجيل الورق
• بعد اختبار طويل وتسليمها في أزواج، المقبض الرئيسي، سلسلة من سوباكي
اليابان
•نظام محرك مؤشر الضغط العالي للتحكم في وضع قضيب العقدة
• إغلاق هوائي و إطلاق قناة القطع
• نظام خط وسط لتحويل وظيفة سريع
وحدة الطابع
• محوران للطبع الطويل و محوران للطبع العرضي يلبيان تماما احتياجات الطابع الساخن للعميل للمنتجات.
• تسليط الحرارة المتساوية على 10 مناطق يسمح للمنتج بإظهار تأثير طابع ساخن أكثر توحدا.
• نظام تحكم PLC.
وحدة التسليم
• الأجهزة الكهربائية الضوئية الآمنة التي تمنع ارتفاع الكومة من الورق والنزول منه
• الفرشاة المضغوطة القابلة للتعديل تساعد على تفريغ الورق من المقبضات وتجميع الورق
• تصميم الكومة العالية تصل إلى 1020mm
• طاولة حزام مساعدة تلقائية متوفرة للتسليم دون توقف
• يمكن تعديل حركة المغذية والتحكم في السرعة في وحدة التسليم
الأجزاء الكهربائية، واجهة المشغل، e، وكاشف السلامة
• نظام Omron PLC الصناعي الياباني عالي السرعة
• واجهة مشغل Omron مع شاشة تعمل باللمس
• عجلة الكاميرا الإلكترونية
• أجهزة الكشف الإلكترونية والخلايا الكهروضوئية المتحولة بواسطة PLC على الجهاز بأكمله
نظام التشحيم التلقائي
• مضخة زيت آلية ونظام توزيع للجهاز بأكمله مع توقيت محدد مسبقًا
• توزيع زيت التشحيم لسلسلة المقبضات مع صمامات قابلة للتحكم بشكل فردي لكل سلسلة
أجهزة السلامة وموافقة جودة المكونات
• جميع الأجزاء الإلكترونية والكهربائية معتمدة من قبل CE
• حماية الإفراط في الحمولة للحماية والمعدات
• مشبك سلسلة المقبض لحماية قضبان المقبض
• أزرار وقف الطوارئ على كل الآلة للوصول السريع والسهل
التعبئة والشحن
الأسئلة الشائعة

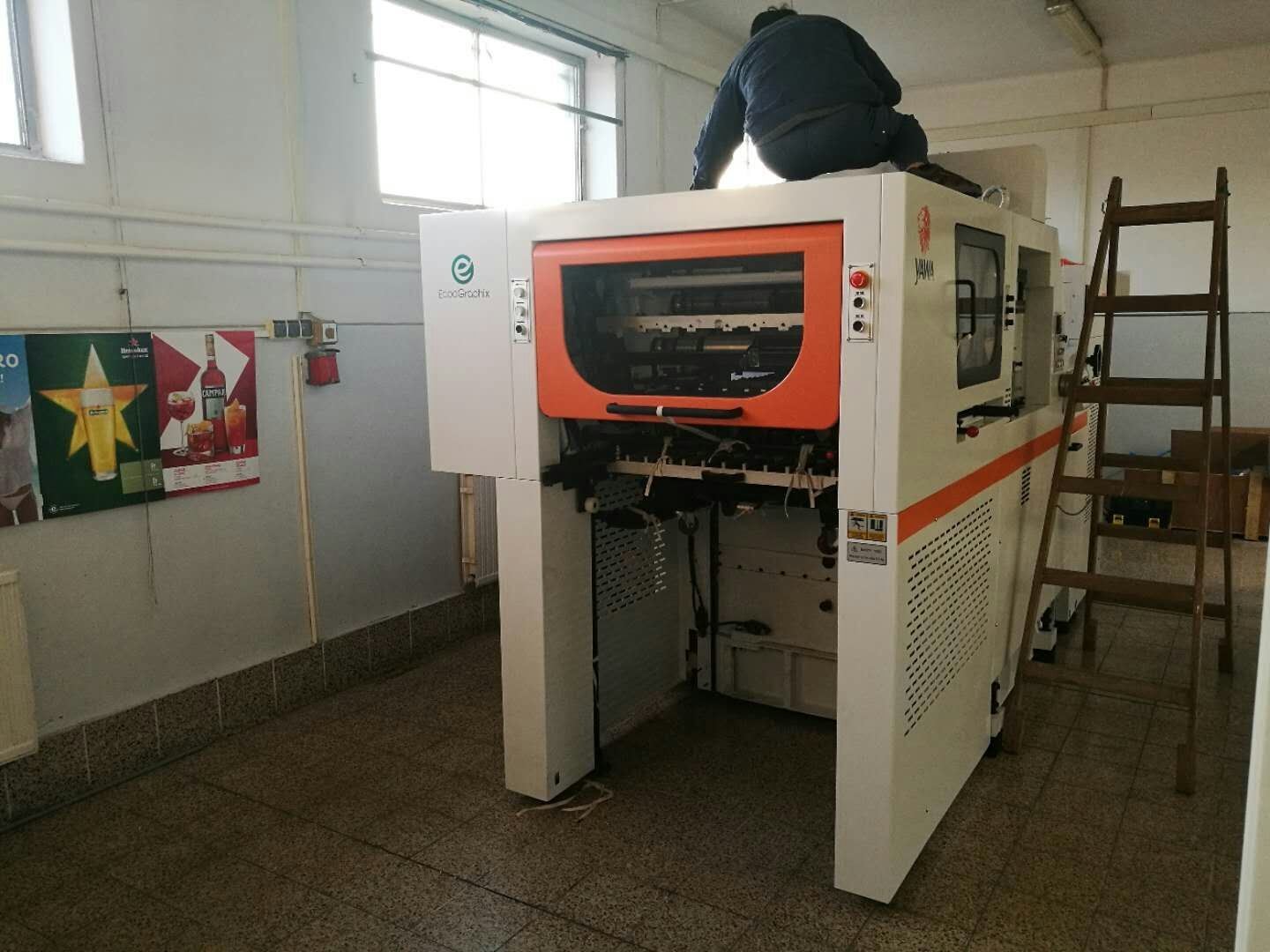

س: ماذا عن دعم التثبيت و بعد البيع؟
أ:يمكن لمهندسنا المساعدة في التثبيت وتوفير التدريب اللازم. يجب على المشتري تحمل تذاكر الطيران ذهابا وإيابا ورسوم الخدمة وتكلفة الإقامة المحلية.إذا كان لديك أي مشاكل أو أسئلةسنكون في خدمتكم على مدار 24 ساعة
من بين عددنا الكبير من منشآت CTP في جميع أنحاء العالم، there are also many end users (printers) who have purchased the CTP products from EcooGraphix China directly and the EcooGraphix technical service team supports these installations remotely with regular onsite visits.
طابعات المستخدمين النهائيين هذه تعمل جميعها على أنظمة CTP مع الرضا بسبب جودتنا القوية والخدمة البعيدة السلسة والتدريب الدقيق والصيانة.إذا كنت طابعة تفكر في الشراء مباشرة من EcooGraphix الصينلا توجد مشكلة مع التثبيت والتدريب وخدمة ما بعد البيع
