أوتوماتيكية المعدات المسبقة للضغط سرير مسطح آلة قطع غليان مع إزالة

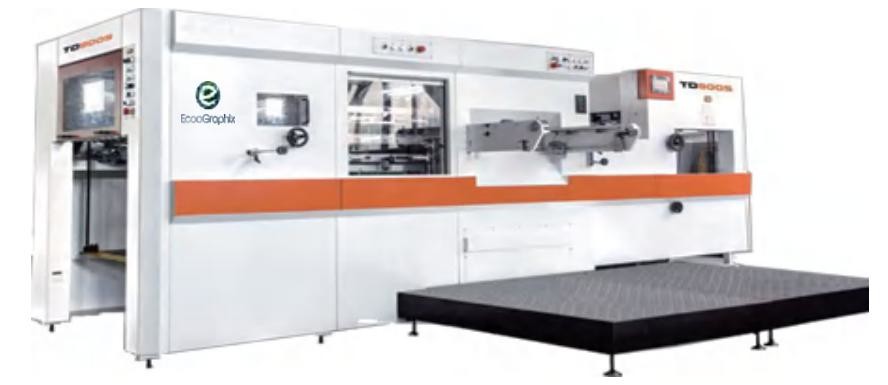

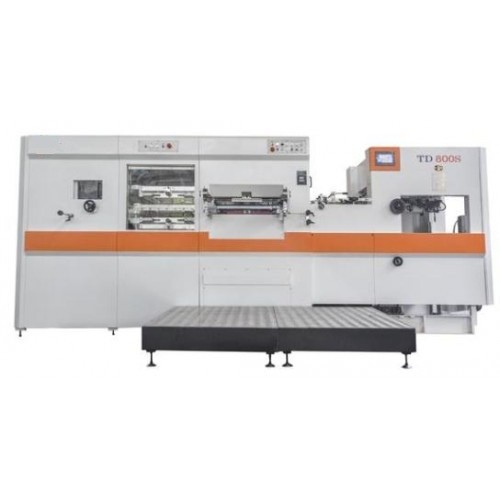

ECOO-TD800S
TD800S fully automatic die cutting machine has 7 sets of gripper bars with grippers made of lightweight and durable aluminum alloy with ultra hard coat and anodized finish ensure accurate and consistent paper registering.
1البيانات التقنية:
| النموذج | ECOO-TD800S |
| الحجم الأقصى للورقة ((ملم)) | 800×580 |
| الحد الأدنى لحجم الورقة ((ملم)) | 310×310 |
| الحجم الأقصى لقطع الطلاء ((ملم) | 790×570 |
| الحد الأدنى من هامش العقدة ((ملم) | 8 |
| قواعد قطع الارتفاع ((ملم) | 23.8 |
| حجم الداخل للسيارة ((ملم) | 940 × 610 |
| نطاق الأسهم | الورق المقوى: 800-2000g/m2 ؛ البوق B |
| ضغط أقصى ((N) | 200 طن |
| أقصى سرعة قطع | 7000s/h |
| ارتفاع كومة التغذية ((ملم) | 1300 |
| ارتفاع كومة التسليم ((ملم) | 1000 |
| الضوضاء | ≤85dB ((A) |
| المحرك الرئيسي ((kw) | 7.5 |
| الطاقة الإجمالية ((kw) | 15 |
| وزن الجهاز ((T) | 14.5 |
| الأبعاد الإجمالية ((ملم) | 4900 × 2000 × 2000 |
2المزايا:
1) نقل الوحدة الرئيسية تعتمد استيراد A / C تحكم محول التردد، وتشغيل وإيقاف الجهاز يتم التحكم به عن طريق مزج الهواء المستوردة.
2) يتم التحكم في تشغيل الماكينة بأكملها بواسطة جهاز تحكم تحكم. واجهة شاشة لمسة لمراقبة حالة تشغيل الماكينة، إشارات المشاكلطرق التصوير المقابلة هذا أكثر سهولة للمشغل
3أجهزة ومكونات قياسية:
وحدة التغذية
• سلة الكومة مع مقبض يسمح بتصحيح الجانبي اليدوي للكومة أثناء الإنتاج
•نظام تغذية ذو نظام التدفق مع أسرع سرعة من 120 ورقة في الدقيقة
• كوبان امتصاص لكل واحدة لرفع الورق، وكوبان امتصاص لتحريك الورق
• ارتفاع زاوية رؤوس الشفط يمكن ضبطها بسهولة
•أجهزة أمان إلكترونية تمنع ارتفاع كومة التغذية
• تتوفر ميزة تنظيم صغيرة لتحديد الموقع العرضي لمجلس الكومة
• كاشف دقيق مزدوج الأوراق
•تغيير سهل لمرشدات الجانب السحب والدفع ببساطة عن طريق تدوير مشبك دون الحاجة إلى إزالة واستبدال مرشد الجانب الكامل
• 2 دليل أمامي مع تنظيم صغير ويمكن ضبط دليل الجانبي بواسطة مقبض العجلة
• كاشف كهربائي ضوئي مع نظام إيقاف تلقائي على طاولة التغذية في حالة تعثر الورق
• أجهزة التحكم المنفصلة للوحدة الغذائية والآلة الرئيسية لسهولة الإعداد
• نظام تحكم بالتحكم بالتحكم بالوقت والكاميرا الإلكترونية للتحكم بالوقت
وحدة التقطيع
• محرك سيمنز الرئيسي الذي يتم التحكم به بواسطة التحكم في عاكس شنايدر
• تنظيم صغير لقوة القطع بواسطة آلة الديدان التي يتم تشغيلها بواسطة المحرك ويتم التحكم بها بواسطة الشاشة اللمسية
• يمكن أن يكون دقة الضغط تصل إلى 0.01mm
• عمود الكرنك مصنوع من الصلب 40Cr
•أطار الآلة مصنوعة من الصلب Q235-A ، الألواح العلوية والسفلية مصنوعة من الحديد القابل للتلاعب QT60 مع الرمال المطلية بالراتنج مع تقنية حديد الصب الميت
•جهاز تحويل الدعارة القطع
• جهاز حماية من الإفراط مع مقيد عزم الدوران لأعلى درجة من سلامة المشغل والمعدات

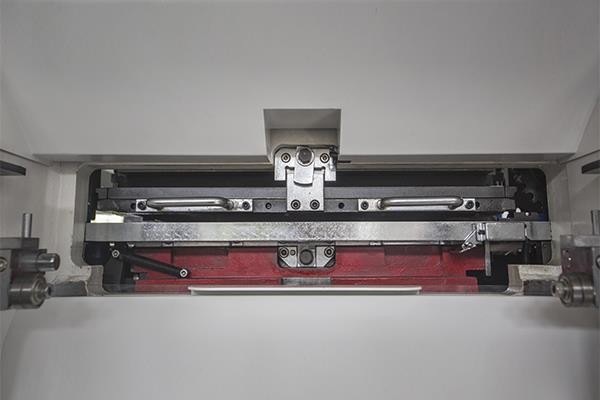

• 7 مجموعات من قضبان المقبض مع المقبضات المصنوعة من سبيكة الألومنيوم خفيفة الوزن ودائمة مع طبقة صلبة للغاية والانتهاء منشط يضمن تسجيل ورق دقيق ومتسق
•بعد اختبار طويل وتسليمها في أزواج، المقبض الرئيسي، سلسلة من سوباكي، اليابان
•نظام محرك مؤشر الضغط العالي للتحكم في وضع قضيب المقبض
• الحبس الهوائي و إطلاق قناة القطع
• نظام مركزي لتغيير وظيفة سريع
وحدة إزالة الملابس
• هيكل حركة ثلاثية الإجراءات مع الإطار العلوي والمتوسط والسفلي لسهولة تغيير الطلاء
• يمكن استخدام دبوس الانسحاب أو عينة الذكور / الإناث لمختلف وظائف الانسحاب
• تطابق مع نظام تسجيل خط الوسط في قسم القطع ، وينطبق نفس النظام أيضًا على نظام التخلص من الحلقات لتقليل وقت التغيير.الموقع الدقيق يمكن أن يزيد من كفاءة الإنتاج
•تحركات الإطار العلوي للخروج والنزول يتم التحكم بها بواسطة محرك مما يسهل ضبطها
وحدة التسليم
•أجهزة الكهرباء الضوئية الآمنة التي تمنع ارتفاع الكومة من الورق والنزول منها
•فرشاة الضغط القابلة للتعديل تساعد على تفريغ الورق من المقبضات وتجميع الورق
• تصميم الكومة العالية تصل إلى 1020mm
• طاولة الحزام المساعدة التلقائية متاحة للتسليم دون توقف
• يمكن ضبط حركة جهاز التغذية والتحكم في السرعة في وحدة التسليم
الأجزاء الكهربائية واجهة المشغل وكاشف السلامة
• نظام Omron PLC الصناعي الياباني عالي السرعة
• واجهة مشغل Omron مع شاشة لمسة
• Omron مفتاح الكاميرا الإلكترونية ومصممة
• أجهزة الكشف الإلكترونية والخلايا الكهربائية الضوئية المتحكم بها بواسطة PLC على كامل الجهاز
نظام التشحيم التلقائي
• مضخة زيت آلية ونظام توزيع للجهاز بأكمله مع توقيت مسبق
• توزيع زيت التشحيم لسلسلة المقبضات مع صمام يمكن التحكم به بشكل فردي لكل سلسلة
أجهزة السلامة وموافقة جودة المكونات
• جميع الأجزاء الإلكترونية والكهربائية معتمدة من قبل CE
•حماية الإفراط في الحماية والمعدات
• مشبك سلسلة المقبض لحماية قضبان المقبض
• أزرار وقف الطوارئ على الآلة بأكملها للوصول السريع والسهل
