800طابع أوتوماتيكي للورقآلة القطع
وصف المنتج
مقدمة قصيرة:

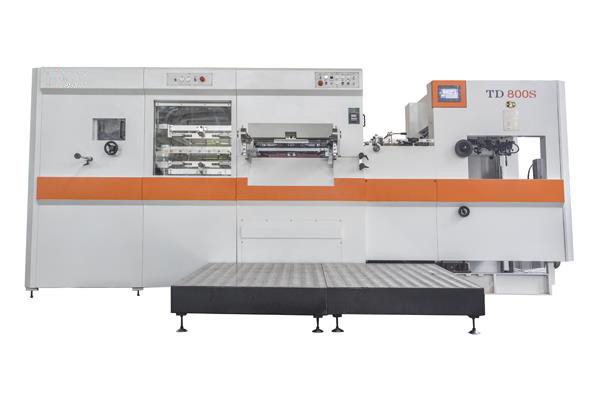

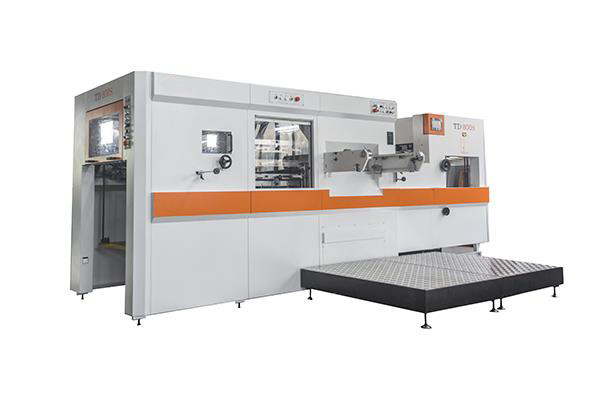

آلة Ecoo-790 لقطع الصبغة الآلية وطباعة الصفائح الساخنةيتكون من وحدة تغذية وحدة قطع المطبخ ووحدة طابع ووحدة توصيل.
التغذية دون توقف وتسليم، نظام التحكم الكهربائي متوفر مع الآلة.
المواصفات
النموذج: ECOO-TDS800
سمك الصفحة:0.2-2mm الورق المموج من الورق المقوى
الحجم الأقصى للورقة ((ملم):800×580
الحد الأدنى لحجم الورقة ((ملم):310×310
الحجم الأقصى للقطع المقطعي ((ملم):790×570
الحجم الأقصى للطابع ((ملم):790×520
حجم الدرع الداخلي ((ملم):940x610
ارتفاع قواعد القطع ((ملم):23.8
المسافة بين الصفائح ((ملم):51.5
ضغط أقصى:200 طن
الحد الأدنى من هامش العقدة ((ملم): 8
سرعة الماكينة القصوى ((الأوراق/ساعة):7000
السرعة القصوى للطابع ((s/h):5000
سمك لوحة الطباشير ((ملم):5 ((اختياري 4 + 1)
| النموذج | ECOO-TDS800 |
| الحجم الأقصى للورقة ((ملم)) | 800×580 |
| الحد الأدنى لحجم الورقة ((ملم)) | 310×310 |
| الحجم الأقصى لقطع الطلاء ((ملم) | 790×570 |
| الحجم الأقصى للطابع ((ملم) | 790×520 |
| حجم الداخل للسيارة ((ملم) | 940x610 |
| ارتفاع قواعد القطع ((ملم) | 23.8 |
| المسافة بين الألواح ((ملم) | 51.5 |
| ضغط أقصى | 200 طن |
| الحد الأدنى من هامش العقدة ((ملم) | 8 |
| سرعة الماكينة القصوى ((الأوراق/ساعة) | 7000 |
| السرعة القصوى للطابع ((s/h) | 5000 |
| سمك لوحة الطباشير ((ملم) | 5 ((اختياري 4 + 1) |
| سمك الصفحة | 0.2-2mm الورق المموج من الورق المقوى |
| ارتفاع كومة التغذية ((ملم) | 1300 |
| ارتفاع كومة التسليم ((ملم) | 1000 |
| نظام التدفئة الكهربائية | 10 مناطق |
| أوراق التطبع | 2 طولية و 2 عرضية |
| عرض الأوراق الدقيقة ((ملم) | 40 |
| قلب لفائف الأوراق ((ملم) | 25 ((1") 76 ((3") |
| محرك منجم ((kw) | 7.5 |
| الطاقة الإجمالية ((kw) | 40 |
| إمدادات الهواء | 0.8-1.0 MPa،≥0.6cbm/min |
| الأبعاد الإجمالية ((ملم) | 4900 × 2000 × 2000 |
| وزن الجهاز ((طن) | 15 |
وحدة التغذية
• سلة كومة مع مقبض يسمح بتصحيح الجانبي اليدوي لل كومة أثناء الإنتاج
• نظام التغذية على أساس التيار مع سرعة أعلى من 120 ورقة في الدقيقة
• كوبين للاستنشاق لكل كوب لرفع الورق، وكوبين لتحريك الورق
• ارتفاع وزاوية رؤوس الشفط يمكن ضبطها بسهولة
• أجهزة أمان إلكترونية تمنع ارتفاع كومة التغذية
• تتوفر ميزة تنظيم صغيرة لتحديد الموقع العرضي لطاولة الكومة
• كاشف دقيق مزدوج الأوراق
• التغيير السهل للدليل الجانبي لسحب ودفع ببساطة عن طريق تدوير مشبك دون الحاجة إلى إزالة واستبدال الدليل الجانبي الكامل
• 2 دليل أمامي مع تنظيم الدقيقة والدليل الجانبي قابل للتعديل بواسطة مقبض العجلة
• كاشف كهربائي ضوئي مع نظام إيقاف تلقائي على طاولة التغذية في حالة تعثر الورق
• أجهزة التحكم منفصلة للوحدة الغذائية والآلة الرئيسية لسهولة الإعداد
• PLC والكاميرا الإلكترونية للتحكم في التوقيت
وحدة القطع
• المحرك الرئيسي لشركة سيمنز الذي يتم التحكم به بواسطة التحكم في عاكس شنايدر
• تنظيم ضئيل لقوة القطع بواسطة آلة الديدان التي يتم تشغيلها بواسطة المحرك ويتم التحكم بها بواسطة الشاشة اللمسية
• يمكن أن يكون دقة الضغط تصل إلى 0.01mm
• عمود الكرنك مصنوع من الصلب 40Cr
• أطر الآلة مصنوعة من الصلب Q235-A ، الألواح العلوية والسفلية مصنوعة من الحديد القابل للتلاعب QT60 مع الرمال المطلية بالراتنج مع تكنولوجيا حديد الصب الميت
• أداة تحويل الدعارة للقطع
• جهاز حماية من الإفراط مع مقيد عزم الدوران لأعلى مستوى من سلامة المشغل
والمعدات

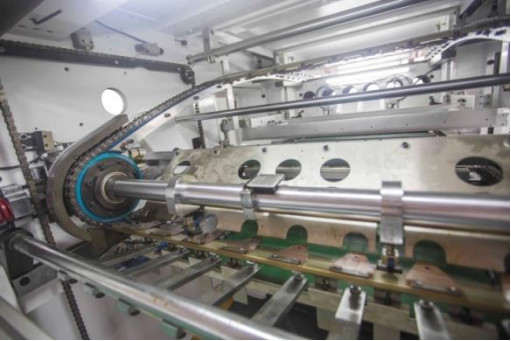

• 7 مجموعات من قضبان المقبض مع المقبضات المصنوعة من الألومنيوم خفيف الوزن ودائم
سبيكة مع طبقة صلبة فائقة والانتهاء المضغوط ضمان دقة ومتسقة
تسجيل الورق
• بعد اختبار طويل وتسليمها في أزواج، المقبض الرئيسي، سلسلة من سوباكي،
اليابان
• نظام محرك مؤشر الضغط العالي للتحكم في وضع قضيب العقدة
• إغلاق هوائي و إطلاق قناة القطع
• نظام خط وسط لتحويل وظيفة سريع
وحدة الطابع
• محوران للطبع الطويل و محوران للطبع العرضي يلبيان تماما احتياجات الطابع الساخن للعميل للمنتجات.
• التسخين المتساوي لـ 10 مناطق يمكّن المنتج من إظهار تأثير طابع ساخن أكثر توحيدًا.
• نظام تحكم PLC.
وحدة التسليم
• الأجهزة الكهربائية الضوئية الآمنة التي تمنع ارتفاع الكومة من الورق والنزول منه
• الفرشاة المضغوطة المعدلة تساعد على تفريغ الورق من المقبضات وتجميع الورق
• تصميم الكومة العالية تصل إلى 1020mm
• طاولة حزام مساعدة تلقائية متوفرة للتسليم دون توقف
• يمكن تعديل حركة المغذية والتحكم في السرعة في وحدة التسليم
الأجزاء الكهربائية واجهة المشغل وكاشف السلامة
• نظام Omron PLC الصناعي الياباني عالي السرعة
• واجهة مشغل Omron مع شاشة لمسة
• عجلة الكاميرا الإلكترونية
• أجهزة الكشف الإلكترونية والخلايا الكهربائية الضوئية التي يتم التحكم بها بواسطة PLC على الآلة بالكامل
نظام التشحيم التلقائي
• مضخة زيت آلية ونظام توزيع للجهاز بأكمله مع توقيت مسبق
• توزيع زيت التشحيم لسلسلة المقبضات مع صمام يمكن التحكم به بشكل فردي لكل سلسلة
أجهزة السلامة وموافقة جودة المكونات
• جميع الأجزاء الإلكترونية والكهربائية هي موافقة CE
• حماية الإفراط في الحمولة للحماية والمعدات
• مشبك سلسلة المقبض لحماية قضبان المقبض
• أزرار وقف الطوارئ على الآلة بأكملها للوصول السريع والسهل
التعبئة والشحن
الأسئلة الشائعة
س: ماذا عن دعم التثبيت و بعد البيع؟
أ:يمكن لمهندسنا الذهاب للمساعدة في التثبيت وتوفير التدريب اللازم. يجب على المشتري أن يتحمل تذاكر الطائرة الدورية ورسوم الخدمة وتكلفة الإقامة المحلية.أي مشاكل أو أسئلةسنكون في خدمتكم على مدار 24 ساعة
من بين عددنا الكبير من منشآت CTP في جميع أنحاء العالم، there are also many end users (printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
هذه الطابعات المستخدمة في النهاية تعمل جميعها على أنظمة CTP بنشاط تام بسبب جودتنا القوية والخدمة البعيدة السلسة والتدريب الدقيق والصيانة.إذا كنت طابعة تفكر في الشراء مباشرة من EcooGraphix الصينلا توجد مشكلة في التثبيت والتدريب وخدمة ما بعد البيع
