الوصف

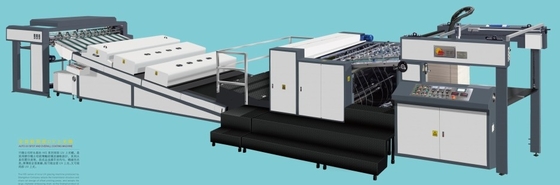

تتبنى سلسلة HIS من آلات الزجاج فوق البنفسجية نقطة هيكل النقل وتصميم سلسلة السكك الحديدية من مطبعة أوفست ، وتعتمد على طبل التجليس ذات القطر الكبير ،حتى يكون فيلم الزيت النهائي مسطح ومتساو. دقيقة ومشرقة، والورق سميك ورقيق يمكن أن تؤخذ في الاعتبار. يمكن أن تفعل الزجاج فوق البنفسجية شاملة والزجاج فوق البنفسجية العامة.
البيانات التقنية والتكوين
| آلة طلاء بقعة الأشعة فوق البنفسجية عالية السرعة | |||
| النموذج | إيكو HIS-1100 | إيكو HIS-1280 | إيكو HIS-1450 |
| الحجم الأقصى للورق | 1100×1100ملم | 1100×1280ملم | 1100×1450ملم |
| الحجم الدقيق للورقة | 310×406ملم | 350×460ملم | 350×460ملم |
| الحجم الأقصى للطلاء | 1090×1090ملم | 1090×1270ملم | 1090x1440ملم |
| سمك الصفحة | 80-600 غرام | 80-600 غرام | 128-600 غرام |
| دقة تسجيل الطلاء | ± 0.2 ملم | ± 0.2 ملم | ± 0.2 ملم |
| سرعة الإنتاج | 6800 ورقة/ساعة | 6500 ورقة/ساعة | 6200 ورقة/ساعة |
| الوزن | 8500 كجم | 9000 كجم | 9500 كجم |
| البعد | 12010 × 2779 × 1818 ملم | 12230x2960x1844ملم | 12230×3100×1844ملم |
| القوة | 50KW ((E) 42KW ((W) | 54KW ((E) 44KW ((W) | 57KW ((E) 47KW ((W) |
| ملاحظة: سرعة الإنتاج تبعاً لوزن الورق وحجمها وجودتها | |||
الوظيفة الرئيسية والخصائص
1 جهاز تغذية
المغذية الموسعة مع أربعة مصاصات و ستة مصاصات التقدم وتنفير الهواء للفول يمكن أن تغذية ورقة بسهولة وسلاسة.
2 مقياس وضع الجانب الأمامي
عندما يصل الصفحة إلى مقياس الوضع الأمامي ، يمكن استخدام مقياس الوضع يسارًا ويمينًا.يمكن أن تتوقف الآلة تغذية على الفور بواسطة جهاز استشعار دون ورقة وإطلاق الضغط للحفاظ على الدوار السفلي تحت أي حالة اللون.
3 إمدادات اللون
عجلة الفولاذ و عجلة المطاط مع عكس عجلة القياس و التحكم في تصميم شفرة الطبيب عن طريق استهلاك اللون والحجم لتلبية طلب المنتجات وتشغيلها بسهولة.(يتم تحديد استهلاك اللون والحجم من خلال LPI للفول السريري)
4 وحدة النقل
بعد نقل الورقة من أسطوانة الضغط إلى العقدة ، يمكن أن يدعم حجم الهواء الذي ينفخ للورقة ويعكس الورقة بسلاسة ، مما يمكن أن يمنع سطح الورقة من الخدش.
5 وحدة النقل
يمكن أن يشكل حزام النقل العلوي والسفلي ورقة رقيقة لتكون منحنية للتسليم بسلاسة.
6 تسليم الورقة
أوتوماتيكية الطاقة الهوائية صفيحة الضغط التي يتم التحكم بها بواسطة مستشعر الكشف الكهروضوئي جعل صفيحة كومة السقوط تلقائيًا وجمع صفيحة صفيحة.التحكم الإلكتروني يمكن أن تأخذ عينة ورقة بأمان وسريعة للتفتيش.
خريطة الطابق
