النموذج: FL5080

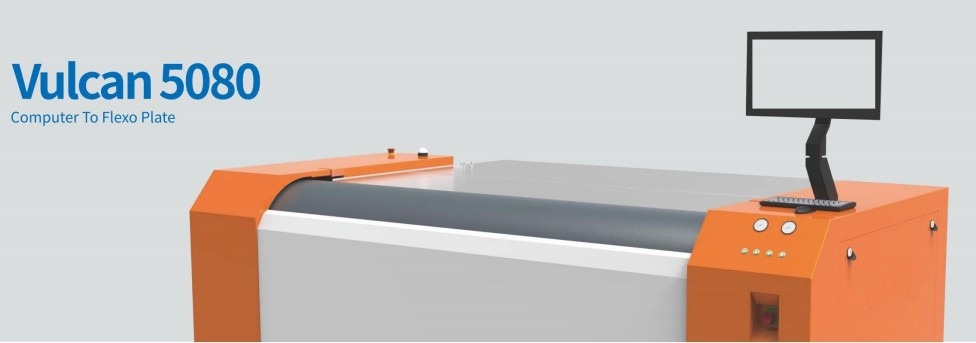

الوصف:جهاز كمبيوتر رقمي لصنع الصور من لوحة فليكسو؛ آلة CTP ذات حجم كامل 50 بوصة * 80 بوصة لإنتاج لوحة فليكسو
الوصف
تم تصميم FL5080 على أساس ليزر الألياف عالية الطاقة والتحكم المستقل لتكنولوجيا LV 256 قناة. إنه اختراق جديد في الحد من الطاقة.جنبا إلى جنب مع الكشف عن المسافة بالليزر وجهاز التركيز التلقائي الديناميكي للجهازيمكن أن يضمن التركيز الدقيق على سطح الركيزة الإعلامية بغض النظر عن التباين على مواد صفيحة flexo. هذه المعرفة التقنية فريدة من نوعها.
الخصائص والتكنولوجيا
باستخدام جهاز ليزر الألياف عالي الطاقة، في 5080dpiit يستغرق فقط 30 دقيقة لإخراج حجم صورة كامل من لوحة 50 بوصة × 80 بوصة.كما يمكن أن يسمح بزيادة الإنتاجية بنسبة 10٪ للحاجات العاجلةبهذه الطريقة، يمكن للعميل الوفاء بالموعد النهائي لبعض الأعمال العاجلة.
256 قناة تقنية تعديل مستقل تسمح للليزر بتقسيمه إلى 256 قناة مع التحكم في كل قناة مما يزيد بشكل كبير من الإنتاجية.شكل بقعة الليزر هو نوع مستطيل الذي يمكن أن يوفر نوعية نقطة أفضل بكثير وأداء من مخرج الصورة.
يستخدم رأس الليزر H256 نظام ضخ بصري جديد عالي الطاقة لتحقيق دقة بصرية 5080 dpi.
عند 5080dpi ، يمكن أن يصور خطًا منحنيًا أو دائريًا بحجم 15um ؛ بالنسبة للخطوط العمودية والأفقية ، يمكن أن يكون رقيقًا بحجم 5um. كل بكسل من بكسل الصورة حاد للغاية وواضح.هذا يزيد من وفاء اللون بنسبة 30%.
يمكن لهذا الجيل الجديد من جهاز صمام الضوء أيضًا رفع الدقة إلى 10160dpi. عند هذا الدقة العالية للغاية ، يبلغ حجم بقعة الليزر 2.5umx2.5um ويمكنه تصوير 5 خطوط أم أو أقل.
رأس LV يمكن أن تدعم أيضا 2540 dpi الخروج. إذا كان شرط الصورة الخروج ليست حرجة،يمكن تعديل طريقة الإخراج إلى تعرض خط مزدوج متداخل يمكن أن يزيد كثيرا من الإنتاجية إلى 150٪.
يتم استخدام جهاز محرك لفائف الصوت لوظيفة التركيز التلقائي الديناميكية. وهذا يمكن أن يضمن التركيز الدقيق أثناء التعرض للسطح غير الموحد لللوحة المرنة.
يمكن أن تسمح وظائف التداخل بين الخطوط المزدوجة والخطوط الثلاثية بإزالة LAMS بجودة وصورة متفوقة وكفاءة للتعرض للصفيحة المرنة.
يمكن للمراقبة الفورية لدرجة الحرارة والمعايرة المسبقة لرأس الليزر التأكد من أن تعرض الليزر مستقر وموثوق به.
البيانات التقنية
| النموذج | FL5080S | FL5080F |
| كشف (موتود) | الطبول الخارجي | |
| نظام التصوير | جهاز ليزر 1064nm (رؤوس H256) | |
| الناتج | 3 متر مربع/ساعة عند 5080 دبي | 5 متر مربع/ساعة عند 5080 دبي |
| 50 × 80 بوصة، يستغرق 45 دقيقة | 50 × 80 بوصة، يستغرق 30 دقيقة | |
| حجم التعرض | الحجم الأقصى 1270*2032ملم، الحد الأدنى الحجم 200*200ملم | |
| نوع الوسائط | فيلم إزالة جاف، لوحة الطباعة الرقمية لغسل المياه. لوحة flexo لغسل المياه الرقمية، لوحة flexo لغسل المذيب الرقمية | |
| سمك الصفيحة | 0.140ملم إلى 6.35ملم | |
| القرار | 5080DPI (متوافق مع 2540DPI) ، يمكن تمديدها لدعم 10160DPI | |
| تحميل اللوحة | تحميل الصفيحة التلقائي / اليدوي | |
| الوزن الصافي | 2500 كجم | |
| حجم الجهاز (WxLxH) مم |
2970*1705*1537ملم (L*W*H) | |
| إمدادات الطاقة | الجهد ثلاثي المراحل: 380 فولت، أقصى قدر من الطاقة (قيمة الذروة) 16 كيلوواط | |
| العملية البيئة |
الموصى بها: 15-30 درجة مئوية، ماكس.21-25 درجة مئوية، الرطوبة: 40-70٪ | |
نقطة مربعة مقابل نقطة مستديرة
عند استخدام بقعة نقطة مستديرة للتصوير، يجب أن يتطابق قطر حجم النقطة مع حجم نقطة الصورة. على سبيل المثال، بالنسبة إلى 5080dpi، فإن حجم بكسل نقطة الصورة هو 5umx5um، وهو مثل مساحة مربعة.لذا إذا استخدمت بقعة ضوئية مستديرة بحجم قطرها 5 يو، لا يمكن للضوء أن يعرض الزوايا الأربعة للمساحة المربعة. لضمان أن نقطة الضوء يمكن أن تعرض كامل مساحة بكسل الصورة،يجب أن يكون قطر النقطة المستديرة أكبر الحجم الذي يعادل طول الشمالية للمساحة المربعةهذا 7.07um وهو 1.414 مرة حجم النقطة كما هو مبين أدناه.
حجم بقعة قطرها 5mm لا يمكن أن تعرض المنطقة المربعة كاملة في حين أن حجم بقعة قطرها 7mm يسبب تعرضًا غير مرغوب فيه على بعض المناطق المتداخلة.هذا يخلق صورة غير منتظمة مع حافة على شكل قوس.
لذا يحاول بعض الباحثين في مجال البصريات اختيار القطر الأمثل للبقعة الضوئية بدلاً من استخدام حجم قطر 7.07um.لا يزال هناك نقص في الجودة.
بالنسبة لشكل نقطة مستطيلة، فإنه يسمح للمشاركين في التطوير لاختيار بقعة بحجم 5umx5umum التي تعرض بالكامل المساحة المربعة الكاملة كما هو موضح أدناه.
