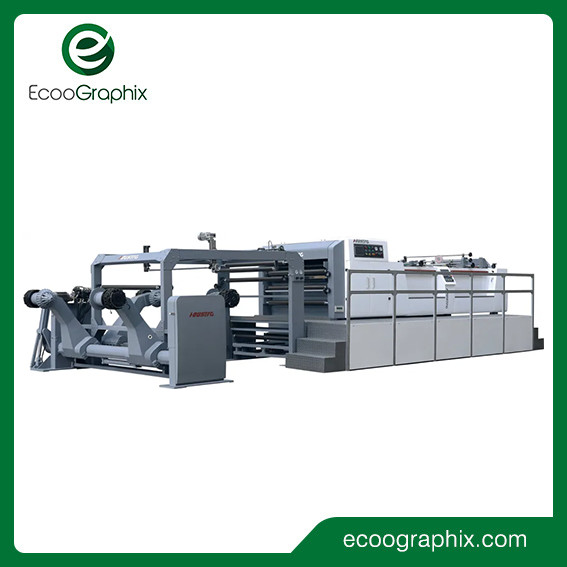

ماكينة قطع الورق المؤازرة بدقة عالية وطباعة EcooGraphix

ماكينة قطع ورق الطباعة عالية السرعة المؤازرة

وصف المنتج

سمات

- آلة قطع الويب HSC تطبق التقنية المتقدمة من بريطانيا
- يتم نقل الآلة بواسطة محرك سيرفو .
- سرعة قطع الورق سريعة ومستقرة.
- الدب الألماني الدقيق وسكين القطع يضمنان دقة القطع العالية.
- التحكم في واجهة الكمبيوتر بشاشة تعمل باللمس، عملية بسيطة، هيكل معقول، حامل مضاد للموسيقى، لضمان ورق ناعم.
- هذه الآلة هي آلة معالجة الورق التي تحظى بشعبية كبيرة في صناعة الورق والطباعة وستعمل على تحسين الكفاءة والفائدة لشركتك إلى حد كبير.

تخصيص

نموذج:ايكو HSC-1400

نوع القطع:يتم قطع السكين العلوي بشكل متبادل ويتم تثبيت السكين السفلي.

النطاق المطبق من الورق:50-550 جرام

الأعلى.قطر لفة الورق:1800 مم

الأعلى.عرض قطع الورق:1400 ملم

نطاق طول القطع:400-1450 ملم

رقم ورقة القطع:2 ورقة

دقة القطع:طول القطع < 1000 مم: ± 0.3 مم ± 0.05٪ لقطع الورق بطول > 1000 مم

الأعلى.سرعة القطع:400 قطعة/دقيقة

الأعلى.سرعة القطع متر:300 م/دقيقة

الأعلى.ارتفاع تكديس الورق:1500 ملم

متطلبات مصدر ضغط الهواء:0.8 ميجا باسكال

قوة التصميم:380 فولت، 28 كيلو واط، 3 فاز، 50 هرتز

الوزن الإجمالي:مرجع 13000 كجم

حجم الجهاز:12000*4300*2400 مللي متر

قطع غيار الآلات

1. آلة قطع السكين المفردة عالية الدقة
2. نظام الضبط المنشوري التلقائي للورق
3. نظام الحز الأوسط وجمع النفايات الورقية
4. معدات العد وإدخال الملصقات الأوتوماتيكية (وضع علامات العد)
5. معدات نقل الورق
6. نظام التحكم الكهربائي
7. محرك القيادة
8. ملحق
9. رف ورق بعمود هوائي مزدوج من الجير (حامل 2 رول)
10. نظام الركض التلقائي، حامل خوازيق الورق الذي يتم التحكم فيه بمحرك

موقف استرخاء
النوع: نوع ذراع مزدوج لحامل الورق مقاس 3 "6" 12 "
2 نوع البيك اب الموجود في الجزء الخلفي من الماكينة ذو حجم هيكلي ليتمكن من حمل بكرة يبلغ وزنها حوالي 1500 كجم.جميع الحركات لأعلى ولأسفل هيدروليكية ويتم التحكم فيها مباشرة من وحدة التحكم بواسطة محددات تتحكم في صمامات الملف اللولبي.
ضغط الزيت للتحكم في ذراع الورق قبل وبعد الغلق والتحريك والرفع.حركة الرفع قادرة على التشغيل المستقر والسريع والأكثر بساطة وملاءمة.

وحدة القطع
على السكين طريقة القطع البريطانية لتقليل الحمل والضوضاء عندما يقوم القاطع بإطالة عمر القاطع.
على جسم أسطوانة السكين لحام الفولاذ أعطى تصنيعًا دقيقًا، وتعديل التوازن الديناميكي، مما يقلل بشكل فعال من الاهتزاز والضوضاء أثناء التشغيل عالي السرعة.
تحت السكين: كتلة السكين مع صب مصبوب من الحديد الزهر بشكل متكامل، وتصنيع آلي دقيق، واستقرار جيد.
القاطع الخلفي: مصنوع من معالجة السكين الفولاذية الدقيقة، شفرة طويلة العمر قابلة للتعديل بسهولة.

تحكم إلكتروني (مؤازرة Yaskawa وSiemens PLC)
اتصالات معالج TPC7062KS وYaskawa، تستخدم بشكل رئيسي في إنتاج مراقبة حالة تشغيل معدات إدخال البيانات، وإشارة إنذار فشل النظام.تعمل السلسلة الدوارة على تشغيل المحرك السريع Yaskawa التابع لشركة Yaskawa I اليابانية، استنادًا إلى إنتاج معلمات إدخال واجهة الإنسان والآلة من ردود فعل مشفر أسطوانة الجر الفعلية وتحديد المواقع بدقة.

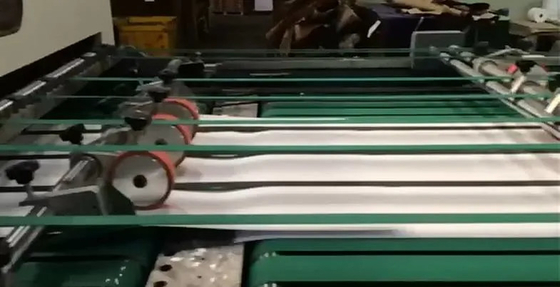

نظام الناقل وجمع الورق بواسطة jogger
نظام ناقل متعدد المراحل: من السرعة العالية إلى السرعة المنخفضة.قم أولاً بفصل الورق المقطوع بسرعة، ثم قم بتداخل الورق، ثم قم بتجميع الورق وتكديسه.
ارفع مجموعات الورق المكدسة، ورزمة الورق إلى ارتفاع كبير، بحيث يتم إسقاطها تلقائيًا.تحتوي طاولة التجميع على وظيفة تشطيب اهتزاز من ثلاثة جوانب، جانب المحرك لدفع الورق، والورق، على كلا الجانبين بواسطة محرك ركض عالي الجودة لضبط سعة الورق يدويًا لتحسين بساطة التشغيل وسلامته.

جهاز مجعد
يتم وضع جهاز التجعيد في لفة الورق قبل جهاز التقطيع للتخلص من جهاز تجعيد أو طي اللفةومن أجل استقرار توتر لفة الورق. تمر لفة الورق أولاً(إلى حافة اللفة) المكونات في جهاز التفكيك، والبكرات عبارة عن لفة توجيه

جهاز منع الانحناء الجديد
قم بإزالة تجعيد اللفة بشكل فعال لجعل الورق أكثر استواءً، وأكثر ملاءمة لاستقرار شد لفة الورق.

نظام تعديل التربيع(نظام الضبط المنشوري التلقائي للورق):
قم بضبط تربيع الورق، وسيقوم مهندسنا بإصلاحه مرة واحدة، ولن يحتاج المشغل إلى إعادة الضبط.

سكين الحز
يتم استخدام ثلاث مجموعات من سكين الحز للتقطيع والقطع الأوسط.


ضبط الزاوية تلقائيًا (نظام محاذاة الورق)
يتم التحكم في دقة محرك السائر من خلال طول ضبط المسمار الدقيق للقطع وميل مجموعة السكين، لضمان الزاوية المستقيمة لحافة القطع الشفافة بشكل فعال، مما يقلل من وقت النفايات يدويًا وضبط زاوية معدل الخطأ والتعديل. .

إيقاف انحشار الورق تلقائيًا:
تحتوي على مستشعر لإعطاء إشارات للنظام في حالة حدوث أي انحشار للورق في الناقل، وسوف تتوقف الآلة على الفور لحفظ الأوراق.

آلة وضع العلامات التلقائية:
من خلال العد الدقيق بعد وضع علامة الإدخال، يحتاج المشغلون فقط إلى الإدخال على واجهة الإنسان والآلة بعد عدد الورق، ويمكن أن يكون ذلك وفقًا للإعدادات لوضع علامة على كمية الورق

هيكل الآلة الرئيسي (حامل السكين وحامل الحامل)
يستخدم جدار الماكينة الرئيسي من خلال تحليل العناصر المحدودة، وتحليل الاهتزاز الميكانيكي وتحسين الإطار، الحديد الزهر العقدي عالي الجودة لتكامل التصميم، ومن خلال الآلات الدقيقة، تحسين ظاهرة الرنين بين مكونات ناقل الحركة، مما يجعل العملية أكثر استقرارًا ، تحسين عمر خدمة الأجزاء الحاملة.

نظام دليل الويب
رقابة صارمة على جودة العملية، نظام التحكم المؤازر متين، لا يحتاج إلى صيانة، معالجة دقيقة، استجابة ديناميكية عالية، لا يوجد تخزين مؤقت، تحديد المواقع بدقة، حد السائق قابل للتعديل رقميًا.يمكن ضبط الشاشة تلقائيًا على وضع السكون للتشغيل التلقائي، مما يوفر الطاقة.يتم عرض الشاشة الكبيرة في الوقت الفعلي، وتكون حالة تشغيل النظام واضحة في الداخل.

محركات القيادة:
1. محرك سيرفو يعمل بالتيار المتردد والتشفير للسكين المتقاطع
2. محرك التيار المتردد ومحول التردد للناقل عالي السرعة والناقل منخفض السرعة
3. محرك تيار متردد لحامل تكديس الورق لأعلى ولأسفل
4. محرك تيار متردد للعدائين
5. محرك AC لحامل الاسترخاء
6. محرك AC لتجميع حافة النفايات
