12000 C / H 8 Stations سرج خياطة ماكينة تجليد الكتب
ستيتشرو SH300يعد نظام خياطة السرج هو الأول في الصين الذي يستخدم التحكم في ناقل الحركة بدون عمود ، باستخدام المغزل الإلكتروني لاستبدال محور ناقل الحركة الميكانيكي ، ويمكن أن يلبي احتياجات الربط الأكثر إلحاحًا للمستخدمين اليوم ، ويوفر خيار الإنتاج السريع والفعال لربط التقليدية المطبوعات.

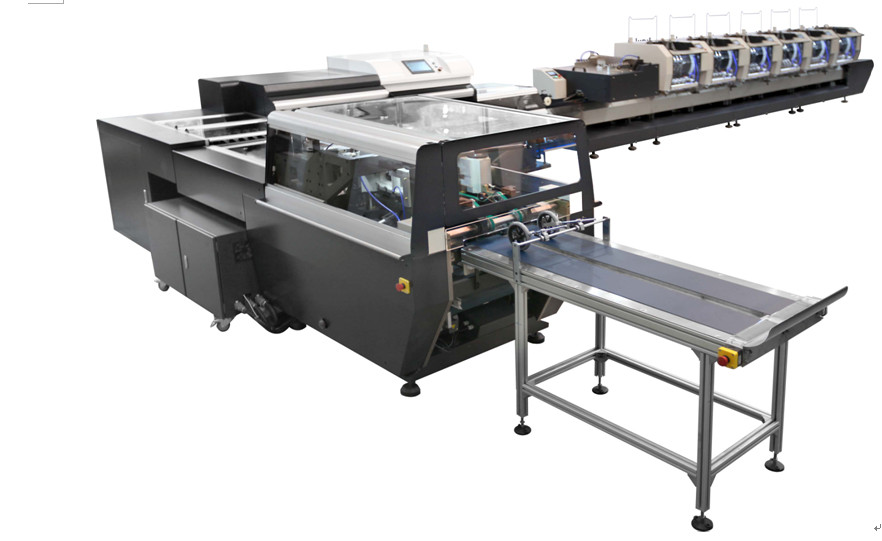

يتكون خط خياطة سرج Stitchhero SH300 من الآلات الفردية التالية:وحدة خياطة DY480وZYDY480 وحدة خياطة قابلة للطيووحدة خياطة السرج DQ12ووحدة تشذيب الكتب ثلاثية الجوانب QSD12وناقل خطي SZQ480وصندوق التحكم الكهربائي SH300.
وتتمثل عملية عملها في أن الآلات الست المستقلة لآلة التجميع (والتي يمكن زيادتها إلى عشرة وفقًا لاحتياجات المستخدم) تقوم تلقائيًا بمطابقة التوقيعات مع سلسلة جمع الكتب وفقًا لرقم الصفحة ، ويتم مطابقتها مع الغلاف بواسطة آلة طي الصفحات.
| تحديد | |||
| نموذج | ستيتشرو SH300 | ||
| الأعلى.ورقة غير مشذبةبحجم | صفحة واحدة: 480 × 320 مم ؛ صفحات مزدوجة: 480 × 320 مم | ||
| الحد الأدنى لحجم الربط | صفحة واحدة: 158 × 110 مم ؛الصفحات المزدوجة: 206x110mm | ||
| الأعلى.حجم الورقة المشذبة | صفحة واحدة: 475 × 300 مم ؛الصفحات المزدوجة: 2x234x300mm | ||
| دقيقة.حجم الورقة المشذبة | صفحة واحدة: 148 × 105 مم ؛صفحات مزدوجة: 2x95x105mm | ||
| الأعلى.سمك الكتاب | 10 ملم | ||
| الحد الأدنى لمسافة المركز من اثنين من المسمار | 45 ملم | ||
| السلك المستخدم | 25 # | ||
| الأعلى.السرعة الميكانيكية | 10000 ج / ساعة | ||
| مزود الطاقة | المحرك الرئيسي: 15 كيلو واط ، مضخة تفريغ 4KWx2 ؛3 مراحل 380 فولت ، 50 هرتز | ||
| مزود الهواء | 0.8Mpa ، 1.2m³ / دقيقة ، 11Kw | ||
| وزن | 7 طن | ||
| أبعاد الآلة | ١٠١٦٠ × ٤٧٥٠ × ١٦٥٠ ملم | ||
عملية العمل على النحو التالي:
1. كدس التواقيع المطوية على مواقع التجميع.
2. مضخة الهواء تزود الهواء.
3. تقوم وحدة التجميع بنقل التوقيعات على سلسلة نقل الكتاب تلقائيًا وفقًا لترتيب الصفحة.
4. سلسلة نقل الكتاب تنقل التوقيعات إلى وحدة خياطة.في الوقت نفسه ، يتم فحص التواقيع بشكل منفصل صفحة تلو الأخرى عبر فحص الخلية الضوئية والفحص الانعكاسي وفحص قياس السماكة.
5. نقل الكتب غير المخيطة مع تسريب التوقيع أو فائض التوقيع إلى ناقل النفايات والكتب المخيطة إلى وحدة التشذيب.
6- يتم قص الكتب المخيطة على ثلاث حواف في وحدة التشذيب ، وتسجل بخطوتين من الأدلة.
7- يتم تسليم الكتب المقصوصة حسب القيمة المحددة لكمية فصل الكتب.
