آلة قطع القوالب وختم الرقائق المعدنية

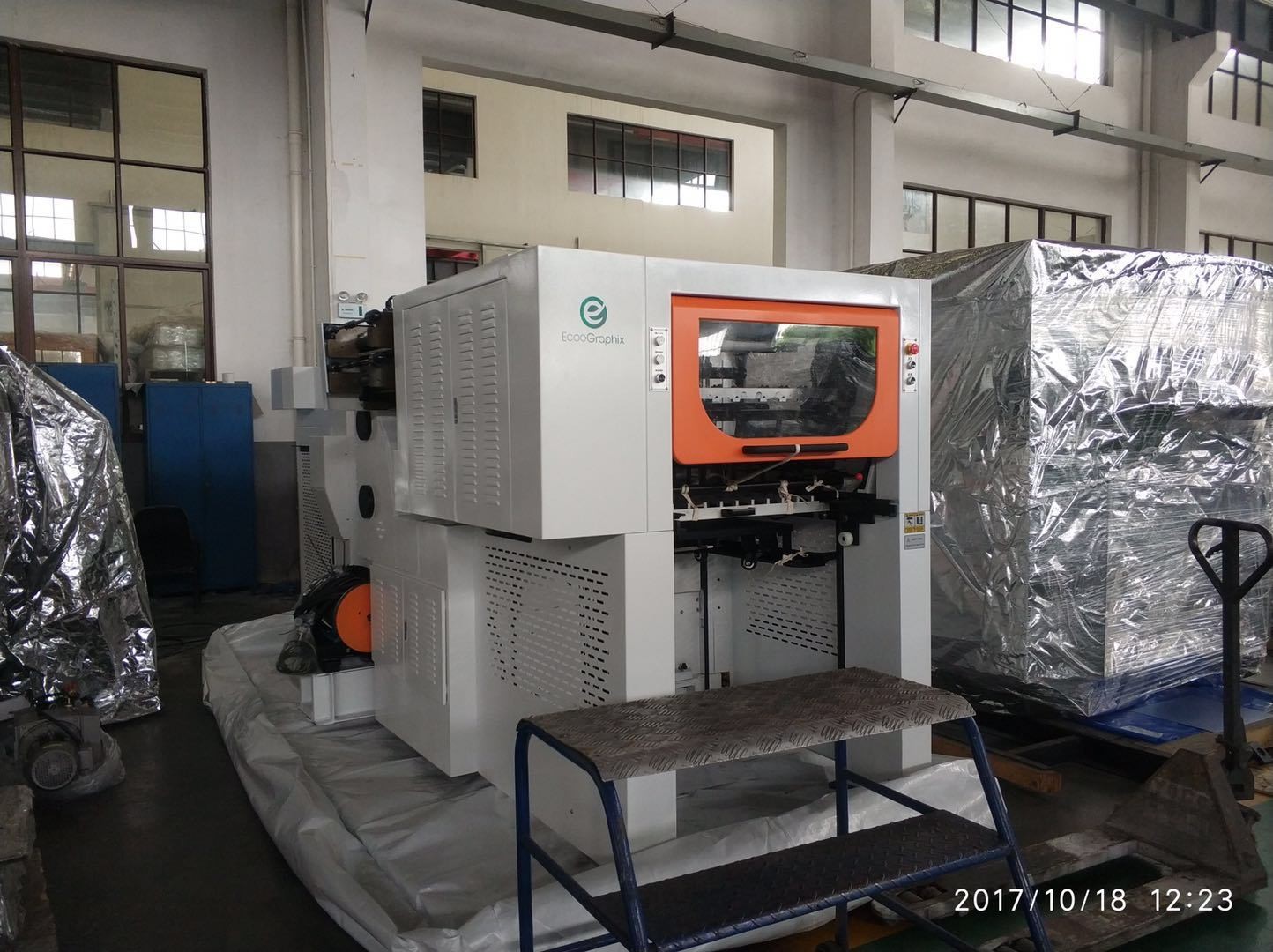

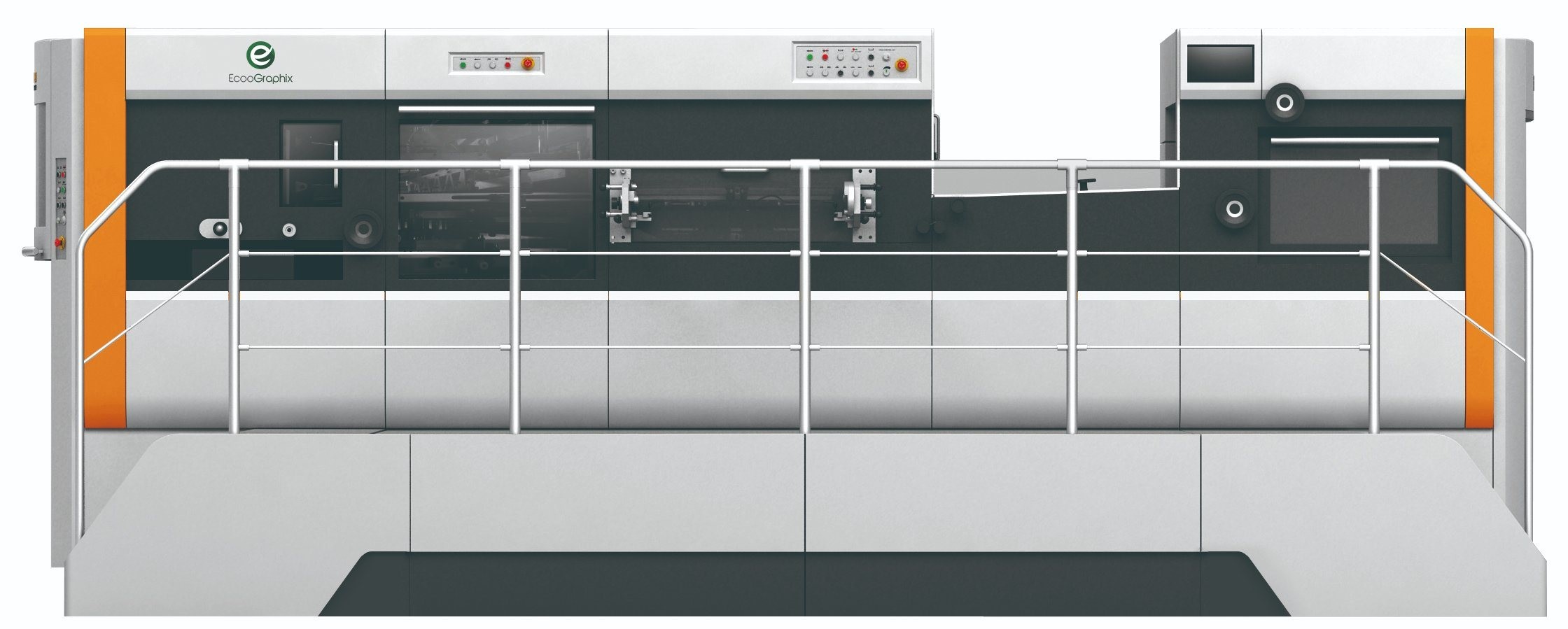

آلة القطع الأوتوماتيكي موديل TD790S تتكون من وحدة التغذية.الوحدة الرئيسية ووحدة التسليم.التغذية والتسليم بدون توقف ، يتوفر نظام التحكم الكهربائي مع الماكينة.إن وحدة الإدخال ، والتكديس المسبق ، ووحدة التجريد ، ومضخة BECKER والنقش الحراري كلها خيارات من أجلك.
1. شريط القابض
اعتماد سبائك الألومنيوم عالية القوة لإطالة القدرة على التحمل وتخفيف الوزن ، والتصميم مناسب بشكل خاص للورق الرقيق.
2. مخلب علبة التروس
يحمي النظام المتقطع الماكينة من الحمل الزائد ، ويعتمد نظام نقل عزم الدوران تصميم أخدود ملء الكرة.يمكن أن ينقل التصميم غير المتماثل القوة بشكل مثالي ، كما يمكن إعادة ضبطه بسهولة بعد التحميل الزائد.
الخصائص الرئيسية
1) محرك الوحدة الرئيسية يستخدم تحكم عاكس التيار المتردد.يتم استيراد القابض الهوائي لتشغيل الماكينة وكسرها.
2) معالج صغير يتكون من PLC وبرنامج لمراقبة تشغيل الجهاز بالكامل.المزيد من الرسم البصري بالإضافة إلى مؤشرات مشاكل الكلمات في شاشة اللمس على الوحدة الرئيسية لتمكينك من العثور على المشاكل الناتجة في أقصر وقت لتقليل وقت تعطل الجهاز.
| نموذج | TDS790 |
| الأعلى.حجم الورقة (مم) | 790 × 560 |
| دقيقة. حجم الورقة (مم) | 310 × 210 |
| الأعلى. حجم قطع القوالب (مم) | 760 × 520 |
| الأعلى.حجم الختم (مم) | 760 × 525 |
| حجم مطاردة داخل (مم) | 780 × 530 |
| ارتفاع قواعد القطع (مم) | 23.8 |
| المسافة بين الأسطوانات (مم) | 51.5 |
| الأعلى.الضغط (N) | 120 × 104 |
| نطاق المخزون | دقيقة.ورقة 90 جم / متر مربع ، كرتون 157-2000 جم / متر مربع ، الفلوت E ، B. |
| دقيقة. هامش القابض (مم) | 6 |
| الأعلى.سرعة الآلة (s / h) | 5500 |
| الأعلى.سرعة الختم (s / h) | 5000 |
| سمك لوحة الختم (مم) | 5 (اختياري 4 + 1) |
| أعمدة التغذية الطولية | 3 |
| أعمدة التغذية المستعرضة | 2 |
| ارتفاع كومة التغذية (مم) | 1200 |
| ارتفاع كومة التسليم (مم) | 1100 |
| نظام تدفئة كهربائي | 8 مناطق |
| دقيقة.عرض احباط (مم) | 40 |
| قلب بكرة الرقائق (مم) | 25 (1 بوصة) 76 (3 بوصة) |
| الطاقة المقدرة (kw) | 26 |
| مزود الهواء | 0.8-1.0 ميجا باسكال ، ≥0.6m³ / دقيقة |
| الأبعاد الكلية (مم) | 3855 × 3650 × 2210 |
| وزن الآلة (كلغ) | 8500 |
مزايا
• نقل الوحدة الرئيسية يعتمد التحكم في محول التردد A / C المستورد ، يتم التحكم في بدء تشغيل وإيقاف الماكينة عن طريق القابض الهوائي المستورد
• يتم التحكم في تشغيل الآلة بالكامل بواسطة PLC.شاشة تعمل باللمس للواجهة لمراقبة حالة تشغيل الماكينة ، ومؤشرات المشاكل وطرق التصوير المقابلة لها.هذا أكثر ملاءمة للمشغل
• التحكم المستقل في درجة الحرارة لكل منطقة تسخين يجعل درجة حرارة تشغيل الماكينة أكثر مساواة واستقرارًا.وظيفة توقيت التسخين المسبق يمكن أن تعزز كفاءة العمل بشكل كبير.
