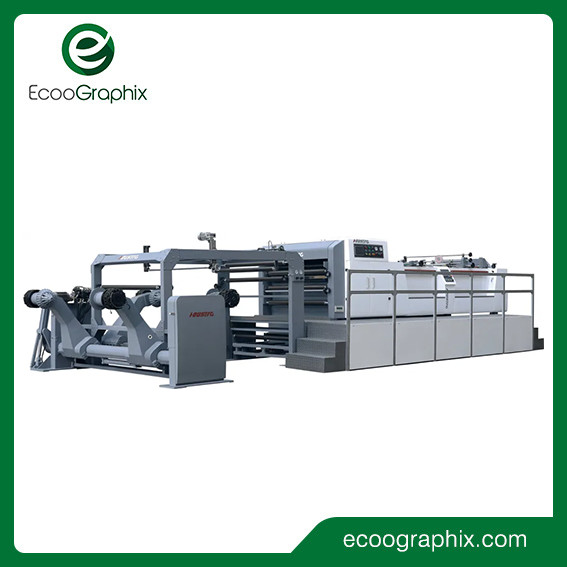

ورقة عالية السرعة من الورق المقوى والقطع مع الحز والتشذيب

عالية السرعة ورقة قطع ورقة الطباعة

-آلة قطع الويب HSC تطبق التقنية المتقدمة من بريطانيا

- تنتقل الآلة عن طريق محرك سيرفو.

- سرعة قطع الورق سريعة ومستقرة.
- سكين القطع والدب الدقيق الألماني يضمن دقة القطع العالية.
-تحكم في واجهة الكمبيوتر بشاشة تعمل باللمس ، عملية بسيطة ، هيكل معقول ، حوامل مضادة للموسيقى ، لضمان ورق ناعم.
- هذه الآلة هي آلة معالجة الورق التي تحظى بشعبية كبيرة في صناعة الورق والطباعة وستعمل على تحسين الكفاءة والاستفادة لشركتك إلى حد كبير.

تخصيص

قطع غيار الماكينات

1. عالية الدقة آلة قطع سكين واحدة
2. نظام ضبط تلقائي موشوري للورق
3. الحز الأوسط ونظام تجميع النفايات
4. معدات العد التلقائي وإدخال الملصقات (وضع علامات العد)
5. معدات نقل الورق
6. نظام التحكم الكهربائي
7. محرك القيادة
8. ملحق
9. رف ورقي بعمود هوائي مزدوج من الجير (حامل بكرتين)
10. نظام تشغيل أوتوماتيكي ، حامل دعامات ورق بحبل يتم التحكم فيه بواسطة المحرك

موقف غير مهذب
النوع: نوع ذراع مزدوج لحامل الورق الأساسي 3 "6" 12 "
نوعان من نوع البيك اب الفك الموجود في الجزء الخلفي من الماكينة بحجم هيكلي لتتمكن من حمل بكرة بوزن 1500 كجم تقريبًا.جميع الحركات لأعلى ولأسفل هي هيدروليكية ويتم التحكم فيها مباشرة من وحدة التحكم عن طريق محددات تتحكم في صمامات الملف اللولبي.
ضغط الزيت للتحكم في ذراع الورق قبل وبعد الإغلاق والتحريك والرفع.حركة الرفع قادرة على التشغيل المستقر والسريع والأكثر بساطة وسهولة.

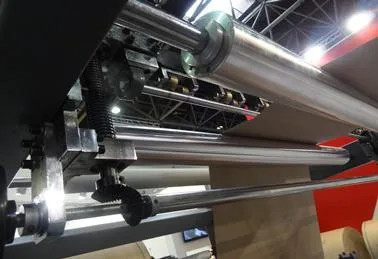

وحدة القطع
على السكين ، طريقة القطع البريطانية لتقليل الحمل والضوضاء عندما يطيل القاطع من عمر القاطع.
على جسم بكرة السكين إلى اللحام الفولاذي أعطى دقة آلية ، وتعديل ديناميكي للتوازن ، مما يقلل بشكل فعال من الاهتزاز والضوضاء أثناء التشغيل عالي السرعة.
تحت السكين: كتلة السكين مع صب الحديد المصبوب بشكل متكامل ، دقة التصنيع ، الاستقرار الجيد.
القاطع الخلفي: مصنوع من سكين فولاذي دقيق خاص ، شفرة طويلة العمر قابلة للتعديل بسهولة.

تحكم إلكتروني

(أجهزة Yaskawa و Siemens PLC)
اتصالات TPC7062KS ومعالج Yaskawa ، تستخدم بشكل رئيسي في إنتاج مراقبة حالة تشغيل معدات إدخال البيانات ، وإشارة إنذار فشل النظام.تقود السلسلة الدوارة محرك Yaskawa الشركة اليابانية Yaskawa I السريع ، استنادًا إلى إنتاج معلمات إدخال واجهة الإنسان والآلة من ردود فعل مشفر بكرة الجر الفعلية وتحديد المواقع بدقة.

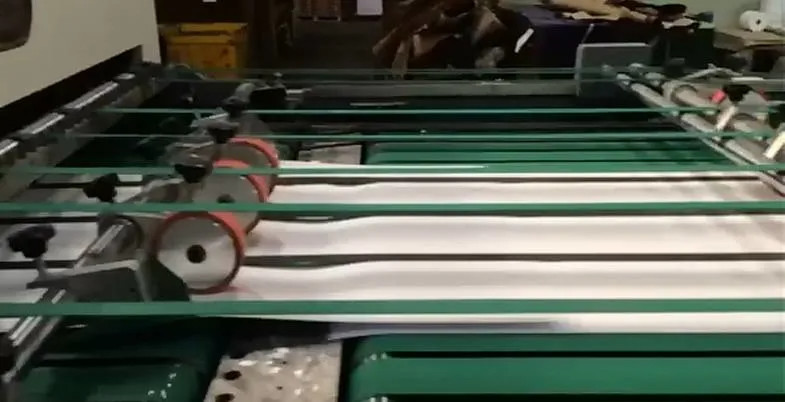

نظام تجميع الورق والناقل بواسطة jogger
نظام ناقل متعدد المراحل: من السرعة العالية إلى السرعة المنخفضة.قم أولاً بفصل الورق المقطوع بسرعة ، ثم قم بتداخل الورق ، ثم اجمع الورق وقم بتكديسه.
ارفع مجموعات الورق المكدسة ، بحيث يتم إسقاط رزمة الورق على ارتفاع كبير ، والتي يتم إسقاطها تلقائيًا.تحتوي طاولة التكديس على ثلاثة جوانب من وظيفة التشطيب بالاهتزاز ، وجانب المحرك لقيادة الورق ، والورق ، على كلا الجانبين بواسطة عداء محرك عالي الجودة لضبط سعة الورق يدويًا لتحسين بساطة العملية وأمانها.

جهاز مجعد
يوجد جهاز مجعد في لفة الورق قبل جهاز الحز لإزالة تجعيد لفة الورق أو جهاز الطيومن أجل ثبات شد لفة الورق. تمر لفة الورق أولاً(إلى حافة الأسطوانة) في جهاز deconvolution ، البكرات عبارة عن لفافة إرشادية

جهاز مضاد للانحناء الجديد
قم بإزالة تجعيد الأسطوانة بشكل فعال لجعل الورق أكثر استواءًا ، مما يساعد على استقرار شد لفة الورق.

نظام تعديل التربيع(نظام الضبط المنشوري التلقائي للورق):
اضبط تربيع الورق ، سيقوم مهندسنا بإصلاحه مرة واحدة ، ولا يحتاج المشغل إلى إعادة ضبطه.

سكين الحز
ثلاث مجموعات من سكين الحز مستخدمة للتشذيب والقطع الأوسط.


ضبط الزاوية تلقائيًا (نظام محاذاة الورق)
يتم التحكم في دقة محرك السائر من خلال طول المسمار الدقيق للقطع ، وضبط ميل مجموعة السكين ، لضمان فعالية الزاوية المستقيمة لحافة القطع المطلق ، مما يقلل من الوقت الضائع ، وضبط زاوية معدل الخطأ والتعديل يدويًا .

إيقاف انحشار الورق تلقائيًا:
احصل على مستشعر لإعطاء إشارات إلى النظام في حالة حدوث أي انحشار للورق في الناقل ، وسوف تتوقف الماكينة على الفور لحفظ الأوراق.

آلة الوسم الأوتوماتيكية:
مع العد الدقيق بعد وضع العلامات ، يحتاج المشغلون فقط إلى الإدخال على واجهة الإنسان والآلة بعد عدد الورق ، ويمكن أن يكون وفقًا للإعدادات لتحديد كمية الورق

هيكل الآلة الرئيسي (حامل السكين وحامل الحامل)
يستخدم جدار الماكينة الرئيسي من خلال تحليل العناصر المحدودة وتحليل الاهتزاز الميكانيكي وتحسين الإطار ، ويستخدم الحديد الزهر العقدي عالي الجودة لتكامل التصميم ، ومن خلال المعالجة الدقيقة ، مما يجعل ظاهرة الرنين مثالية بين مكونات ناقل الحركة ، مما يجعل العملية أكثر استقرارًا ، تحسين عمر الخدمة لأجزاء المحمل.

نظام دليل الويب
مراقبة صارمة لجودة العملية ، نظام تحكم مؤازر متين ، خالي من الصيانة ، معالجة دقيقة ، استجابة ديناميكية عالية ، لا يوجد تخزين مؤقت ، تحديد المواقع بدقة ، حد السائق الرقمي القابل للتعديل.يمكن ضبط الشاشة تلقائيًا على وضع السكون للتشغيل التلقائي ، مما يوفر الطاقة.يتم عرض الشاشة الكبيرة في الوقت الفعلي ، وتكون حالة تشغيل النظام واضحة من الداخل.

محركات القيادة:
1. محرك سيرفو التيار المتردد والتشفير للسكين المتقاطعة
2. محرك التيار المتردد ومحول التردد للناقل عالي السرعة والناقل منخفض السرعة
3. محرك التيار المتردد لأعلى وأسفل حامل خوازيق الورق
4. محرك AC للركض
5. محرك التيار المتردد لحامل الاسترخاء
6. محرك AC لجمع حافة النفايات


المزيد من التفاصيل

التعليمات

1. ما هي منتجاتك الرئيسية؟
نحن Ecoographix هي مورد متخصص لآلات الطباعة والمواد الاستهلاكية.نحن نغطي كل من الطباعة الرقمية وطباعة الأوفست ،
بما في ذلك ما قبل الطباعة وغرفة المطبعة وما بعد الطباعة ، مع التركيز على طباعة العبوات وطباعة الكتب.
لدينا مئات المستخدمين في جميع أنحاء العالم.نقدم أعلى جودة لمنتجات الطباعة الصينية لتلبية متطلبات الطباعة المتنوعة.

2. أين هو المصنع الخاص بك؟
يقع مكتب البيع لدينا في Hangzhou ، على بعد ساعة واحدة بالقطار من شنغهاي.مصانعنا في شنغهاي ونتشو وسوتشو ونانيانغ.

3. ما هو الضمان الخاص بك؟
سنة واحدة للآلة ورأس الطباعة في حالة استخدام حبرنا.سنة واحدة للآلة فقط إذا لم تستخدم حبرنا.

4. ما هي المهلة؟
عادة 30 يومًا ، وسنبذل قصارى جهدنا لتلبية مطالبك.

5. ماذا عن التثبيت ودعم فني ما بعد البيع؟
يمكن لمهندسنا الذهاب للمساعدة في التثبيت وتوفير التدريب اللازم.يجب على المشتري أخذ تذاكر الطيران ذهابًا وإيابًا ورسوم الخدمة
وتكلفة الإقامة المحلية.أي مشاكل أو أسئلة ، سنكون تحت تصرفك 7 × 24 ساعة.
