آلة لصق ورق الترقيع بغشاء الكرتون TC1100 ذات الممرات المزدوجة بالحليب KFC
1. طلب

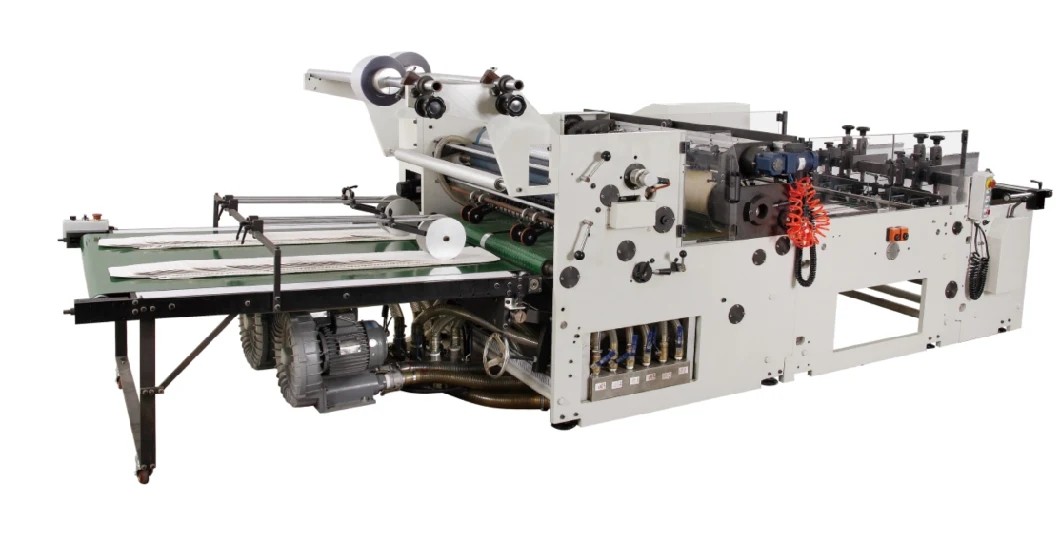

إن آلات ترقيع النوافذ الأوتوماتيكية Ecoo TC-1100 ، TC-1000 هي عبارة عن معدات خاصة لصناديق الكرتون ، وتصفيح نافذة صندوق الألوان لكل من الورق المقوى والورق المموج ؛
الآلاتتستخدم على نطاق واسع في ترقيع الفيلم ليتم تعبئتها مع أو بدون نافذة صندوق النبيذ ، وعلبة الهدايا ، وعلبة المناديل الورقية ، وعلبة مستحضرات التجميل وما إلى ذلك. ويمكنها أيضًا أن تدرك وظيفة لصق الورق ، وترقيع الفيلم ، وقطع الفيلم ، وجمع الورق من قبل صناديق قابلة للطي.
TC1000 عبارة عن حارة فردية ، و TC1100 عبارة عن حارة مزدوجة.
2.الخصائص الرئيسية:
يتوفر خيار طاولة جاهزة مسبقًا.يمكن للمشغل إعداد القالب خارج الماكينة.
مجهزة بوحدة تغذية مؤازرة ، مع اختيار الخيار الذي هو نظام رفع الركائز ونظام رفع الحزام.اعتماد مكونات العلامة التجارية المشهورة عالميًا في الأجزاء الهوائية والأجزاء الكهربائية وأجزاء التشغيل.
ضع رابطًا للاتصال بناقل الهواء ، والذي يمكن أن يتصل مباشرة بآلة التعبئة.

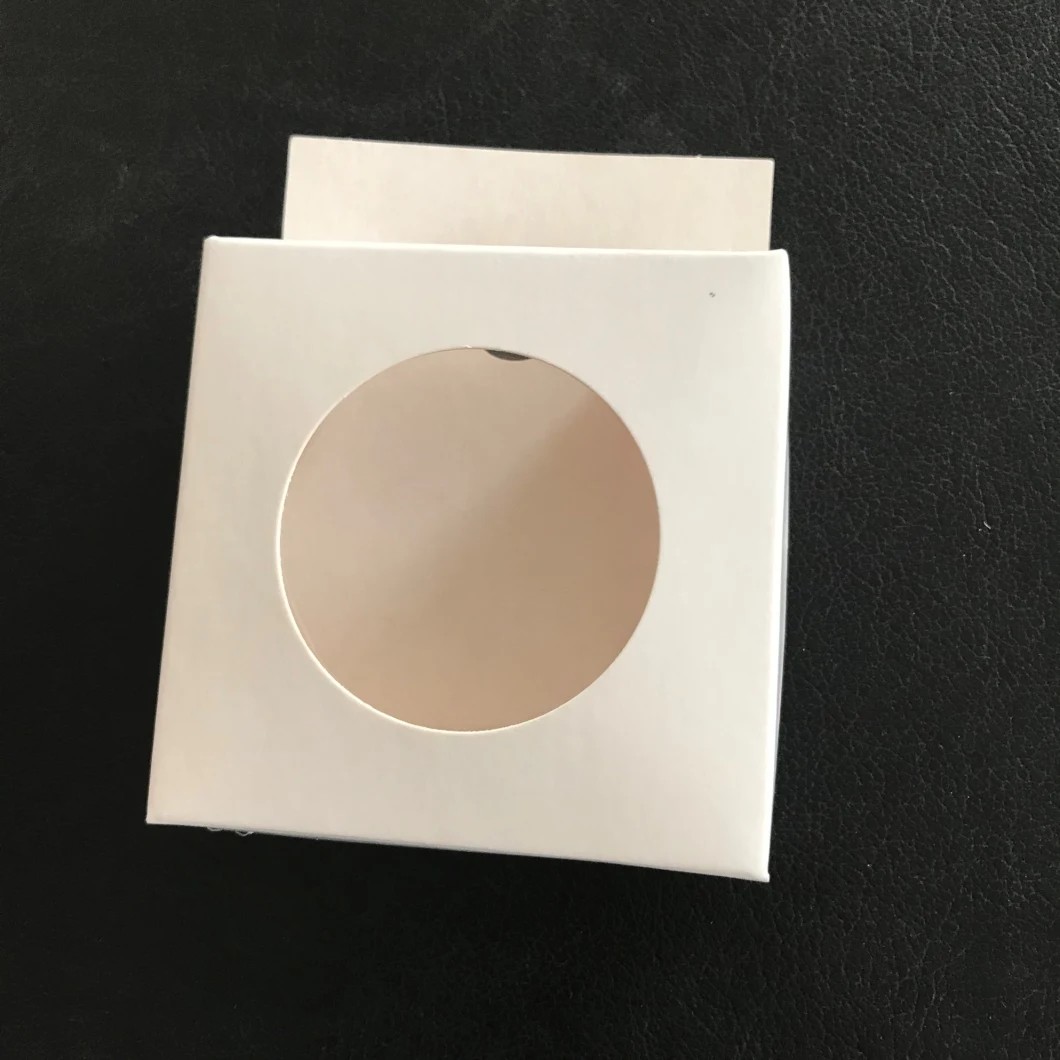

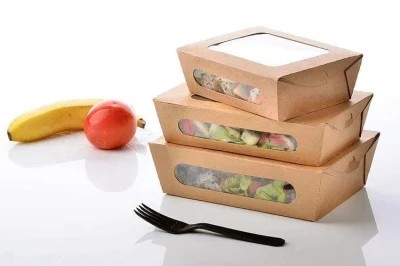

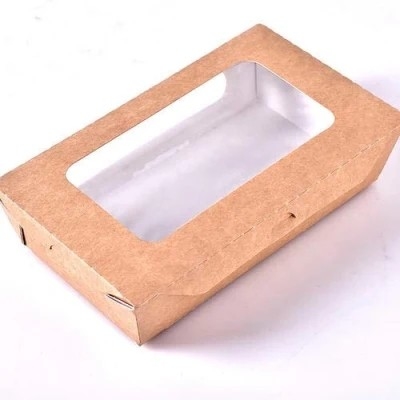

3-التطبيق والعينة:
4. المواصفات الفنية:
| تحديد | |||||
| نموذج | ايكو- TC1100 | ايكو- TC1000 | |||
| أسلوب الإنتاج | 2-مسار التشغيل | عملية 1-lane | |||
| الطول أ للورقة الفارغة | 100 مم - 900 مم | 100 مم - 420 مم | |||
| العرض B للورقة الفارغة | 80 مم - 530 مم | 100 مم - 750 مم | |||
| طول النافذة / مادة البطانة ج | 80 مم - 760 مم | 80 ملم -280 ملم | |||
| عرض النافذة / مادة البطانة ج | 30 مم - 380 مم | 30 مم - 550 مم | |||
| سرعة الآلة | ≤ 400 قطعة / دقيقة | ≤ 200 قطعة / دقيقة | |||
| وزن الكرتون | |||||
| كرتون | 180 جم / م2-600 جم / م2 | ||||
| المموج | ≤1.5 ملم | ||||
| سمك الفيلم | |||||
| بولي كلوريد الفينيل ، بي ، بس | 0.05 مم - 0.3 مم | ||||
| حيوان أليف | 0.05 مم -0.2 مم | ||||
| القطر الخارجي | ≤500 مم | ||||
| القطر الداخلي | 70-80 مم | ||||
| حجم الآلة | 5600 (L) × 2000 (عرض) × 1500 (ارتفاع) ملم | 4800 (L) × 1600 (عرض) × 1500 (ارتفاع) ملم | |||
| قوة المحرك الرئيسية | 4kw | ||||
| إجمالي الطاقة | 22 كيلو واط | ||||
1) جزء التحجيم (الإلتصاق):
يتكون قسم اللصق من أسطوانة الغراء المطلية بالكروم ولوحة فصل الغراء ودليل جانبي وبكرة قالب الغراء.
في حالة إيقاف تشغيل الماكينة ، تقوم الأسطوانة برفع أسطوانة الغراء ثم يتم تشغيل الماكينة بواسطة المحرك المنفصل الآخر ، لتجنب تسرب الغراء.
يتوفر خيار الجدول الجاهز مسبقًا ، ويمكن للمشغل إعداد القالب خارج الماكينة.إنها مريحة وتوفر الوقت.
2) جزء تجميع الورق (مكدس التسليم)
الحزام في قسم التسليم عريض.يمكن للمشغل تعديل ارتفاع الحزام ويتم محاذاة المنتجات النهائية في خط مستقيم.
يمكن أيضًا تعديل سرعة الحزام لتتزامن مع سرعة الماكينة.
3) جزء التغذية (تغذية الورق)
الآلة مجهزة بوحدة تغذية مؤازرة ، مع اختيار الخيار الذي هو نظام رفع بيلينغ ونظام رفع الحزام.
توجد بوابة تغذية عند المغذي تسمح لك بضبط السكة العلوية بدون أداة إضافية.هذه السكة العلوية مصنوعة من الفولاذ المسطح ومتصلة بالجزء الأوسط من الإطار.
هذا النظام موثوق به يضمن دقة تسجيل جميع الورق المقوى والسلسلة.
حتى في حالة حدوث انحشار خطير ، يكون الموضع دقيقًا ويمكنك استخدام الضبط الجزئي للضبط.
4) جزء الترقيع النافذة
يتم تسليم الصناديق من قسم اللصق إلى قسم ترقيع النوافذ عن طريق الشفط.
اسطوانة الشفط مصنوعة من مادة خاصة.إنه سلس بحيث تكون سرعة الترقيع عالية ولن يكون هناك خدش على الفيلم البلاستيكي.
عندما تتدحرج أسطوانة السكين ، فإنها تتقاطع مع قضيب سكين ثابت آخر وبالتالي تقطع الفيلم البلاستيكي مثل "المقص".حافة القطع مسطحة وسلسة.
أسطوانة السكين مزودة بنظام نفخ أو شفط قابل للتعديل لضمان رقعة الفيلم البلاستيكي على نافذة الصندوق بدقة.
