800x580 مم حجم الورق المقصوصآلة قطع القوالب

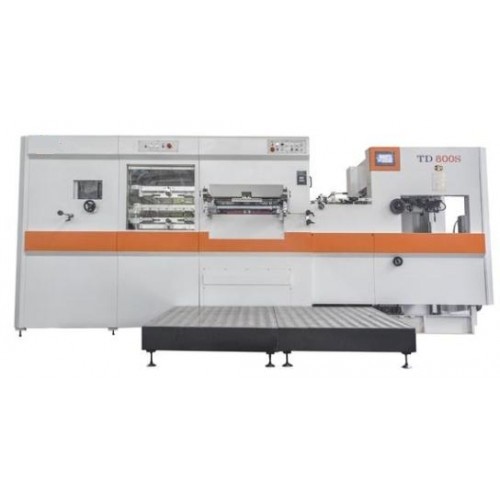

آلة قطع القوالب الأوتوماتيكية بالكامل TD800S هي أحدث منتج من سلسلة T من Yawa. 7 مجموعات من قضبان المسك مع مقابض مصنوعة من سبائك الألومنيوم خفيفة الوزن ومتينة مع طلاء فائق الصلابة وتشطيب مؤكسد تضمن تسجيلًا دقيقًا ومتسقًا للورق.
س1: ما هي منتجاتكم الرئيسية؟ // س1: ما هي منتجاتكم الرئيسية؟ الأسئلة الشائعة المواصفات س1: ما هي منتجاتكم الرئيسية؟ // س1: ما هي منتجاتكم الرئيسية؟
الموديل
ECOO-TD800S
أقصى حجم للورق (مم)
800 × 58
أدنى حجم للورق (مم)
310 × 310
أقصى حجم لقطع القوالب (مم)
790 × 570
أدنى هامش للمسك (مم)
8
ارتفاع قواعد القطع (مم)
23.8
الحجم الداخلي للإطار (مم)
940 × 610
نطاق المواد
ورق مقوى: 800-2000 جم/م²، تموج B
أقصى ضغط (نيوتن)
200 طن
أقصى سرعة لقطع القوالب
7000 دورة/ساعة
ارتفاع كومة التغذية (مم)
1300
ارتفاع كومة التسليم (مم)
1000
الضوضاء
≤ 85 ديسيبل (أ)
المحرك الرئيسي (كيلو واط)
7.5
إجمالي الطاقة (كيلو واط)
15
وزن الماكينة (طن)
14.5
الأبعاد الكلية (مم)
4900 × 2000 × 2000
| الموديل | ECOO-TD800S |
| أقصى حجم للورق (مم) | 800 × 580 |
| أدنى حجم للورق (مم) | 310 × 310 |
| أقصى حجم لقطع القوالب (مم) | 790 × 570 |
| أدنى هامش للمسك (مم) | 8 |
| ارتفاع قواعد القطع (مم) | 23.8 |
| الحجم الداخلي للإطار (مم) | 940 × 610 |
| نطاق المواد | ورق مقوى: 800-2000 جم/م²، تموج B |
| أقصى ضغط (نيوتن) | 200 طن |
| أقصى سرعة لقطع القوالب | 7000 دورة/ساعة |
| ارتفاع كومة التغذية (مم) | 1300 |
| ارتفاع كومة التسليم (مم) | 1000 |
| الضوضاء | ≤85 ديسيبل (أ) |
| المحرك الرئيسي (كيلو واط) | 7.5 |
| إجمالي الطاقة (كيلو واط) | 15 |
| وزن الماكينة (طن) | 14.5 |
| الأبعاد الكلية (مم) | 4900 × 2000 × 2000 |
س1: ما هي منتجاتكم الرئيسية؟ // س1: ما هي منتجاتكم الرئيسية؟ الأسئلة الشائعة التفاصيل س1: ما هي منتجاتكم الرئيسية؟ // س1: ما هي منتجاتكم الرئيسية؟
♥ وحدة التغذية
• صينية كومة بمقبض تسمح بالتصحيح الجانبي اليدوي للكومة أثناء الإنتاج
• نظام تغذية متدفق بأعلى سرعة 120 ورقة في الدقيقة
• 2 كوب شفط لرفع الورق، 2 كوب شفط لتحريك الورق
• رؤوس الشفط قابلة للتعديل بسهولة في الارتفاع والزاوية
• أجهزة أمان إلكترونية تمنع كومة التغذية من الارتفاع المفرط
• التعديل الدقيق متاح للموضع العرضي لطاولة الكومة
• كاشف دقيق للورق المزدوج
• تغيير سهل لأدلة السحب والدفع الجانبية بمجرد تدوير برغي دون الحاجة إلى إزالة واستبدال دليل جانبي كامل
• 2 دليل أمامي مع تعديل دقيق والدليل الجانبي قابل للتعديل بمقبض عجلة
• كاشف كهروضوئي مع نظام إيقاف تلقائي على طاولة التغذية في حالة انحشار الورق
• تحكم منفصل في محركات وحدة التغذية والماكينة الرئيسية لسهولة الإعداد
• PLC وكاميرا إلكترونية للتحكم في التوقيت
♣ وحدة قطع القوالب
• المحرك الرئيسي يتم التحكم فيه بواسطة محول تردد شنايدر
• تعديل دقيق لقوة القطع بواسطة ترس دودي مدفوع بمحرك ويتم التحكم فيه بواسطة شاشة لمس
• يمكن أن تصل دقة الضغط إلى 0.01 مم
• عمود مرفقي مصنوع من فولاذ 40Cr
• إطارات الماكينة مصنوعة من فولاذ Q235-A، وألواح علوية وسفلية مصنوعة من حديد زهر مطيل QT60 مع رمل مطلي بالراتنج بتقنية صب الحديد Meehanite
• جهاز قلب إطار القطع
• جهاز حماية من الحمل الزائد مع محدد عزم الدوران لأعلى سلامة للمشغل والمعدات
• بعد اختبار التشغيل الطويل وتسليمها في أزواج، المسك الرئيسي، السلسلة من Subaki، اليابان
• نظام قيادة مؤشر ضغط عالي للتحكم في موضع قضيب المسك
• قفل وإطلاق إطار القطع الهوائي
• نظام خط الوسط لتغيير المهام بسرعة
* وحدة التجريد
• هيكل حركة ثلاثي الأفعال مع إطار تجريد علوي وأوسط وسفلي لتسهيل تغيير القالب
• يمكن استخدام دبابيس التجريد أو القالب الذكري/الأنثوي لوظائف تجريد مختلفة
• يتطابق مع نظام تسجيل خط الوسط في قسم قطع القوالب، وينطبق نفس النظام أيضًا على نظام التجريد لتقليل وقت التغيير. يمكن أن يزيد التموضع الدقيق من كفاءة الإنتاج
• يتم التحكم في الحركة لأعلى ولأسفل لإطار التجريد العلوي بواسطة محرك مما يجعل التعديل أسهل
♠ وحدة التسليم
• أجهزة أمان كهروضوئية تمنع الارتفاع والهبوط المفرط لكومة ورق التسليم
• فرشاة ضاغطة قابلة للتعديل تساعد على تفريغ الورق من المسكات وتكديس الورق
• تصميم كومة عالية تصل إلى 1020 مم
• طاولة حزام مساعدة تلقائية متاحة للتسليم غير المتوقف
• يمكن تعديل حركة وسرعة المغذي في وحدة التسليم
س1: ما هي منتجاتكم الرئيسية؟ // س1: ما هي منتجاتكم الرئيسية؟ الأسئلة الشائعة المزايا س1: ما هي منتجاتكم الرئيسية؟ // س1: ما هي منتجاتكم الرئيسية؟
1) يعتمد نقل الوحدة الرئيسية على التحكم في محول تردد تيار متردد مستورد، ويتم التحكم في بدء وإيقاف الماكينة عن طريق قابض هواء مستورد.
2) يتم التحكم في تشغيل الماكينة بأكملها بواسطة PLC. واجهة شاشة لمس لمراقبة حالة تشغيل الماكينة، ومؤشرات الأعطال وطرق إطلاق النار المقابلة. هذا أكثر سهولة في الاستخدام.
س1: ما هي منتجاتكم الرئيسية؟ // س1: ما هي منتجاتكم الرئيسية؟ الأسئلة الشائعة التطبيق س1: ما هي منتجاتكم الرئيسية؟ // س1: ما هي منتجاتكم الرئيسية؟
آلة قطع القوالب الأوتوماتيكية TD800S تسمى أيضًا آلة قطع قوالب الورق المقوى. هذا الموديل خاص لقطع العديد من أنواع الملصقات.//
