400 قطع/دقيقة400-1450 ملم دقة الخدمة السرعة العاليةقطعة الورق
الميزات المقدمة

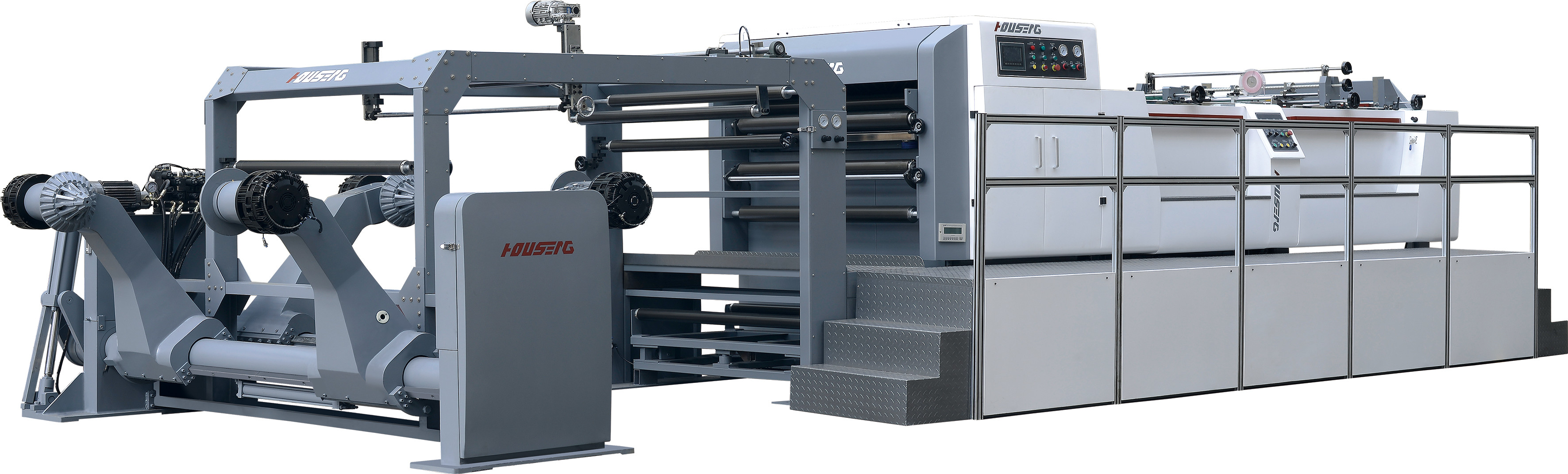

| جهاز قطع الصفائح عالية السرعة | |
| النموذج | ECOO HSC-1400 |
| نوع القطع | السكين العلوي يقطع بشكل متبادل والسكين السفلي ثابت. |
| المجموعة المطبقة | 50-550 غرام |
| أقصى قطر لفائف الورق | 1800ملم |
| أقصى عرض لقطع الورق | 1400ملم |
| نطاق طول القطع | 400-1450 ملم |
| رقم ورقة القطع | 2 ورقة |
| دقة القطع | طول القطع < 1000 ملم: ± 0.3 ملم ± 0.05% لقطع الورق بطول > 1000 ملم |
| أقصى سرعة قطع | 400 قطع/دقيقة |
| السرعة القصيرة | 300 متر/دقيقة |
| الحد الأقصى، ارتفاع تكوين الورق | 1500ملم |
| متطلبات مصدر ضغط الهواء | 0.8Mpa |
| قوة التصميم | 380 فولت، 28 كيلوواط، 3 مرحلة، 50 هرتز |
| الوزن الإجمالي | 13000 كجم مرجعية |

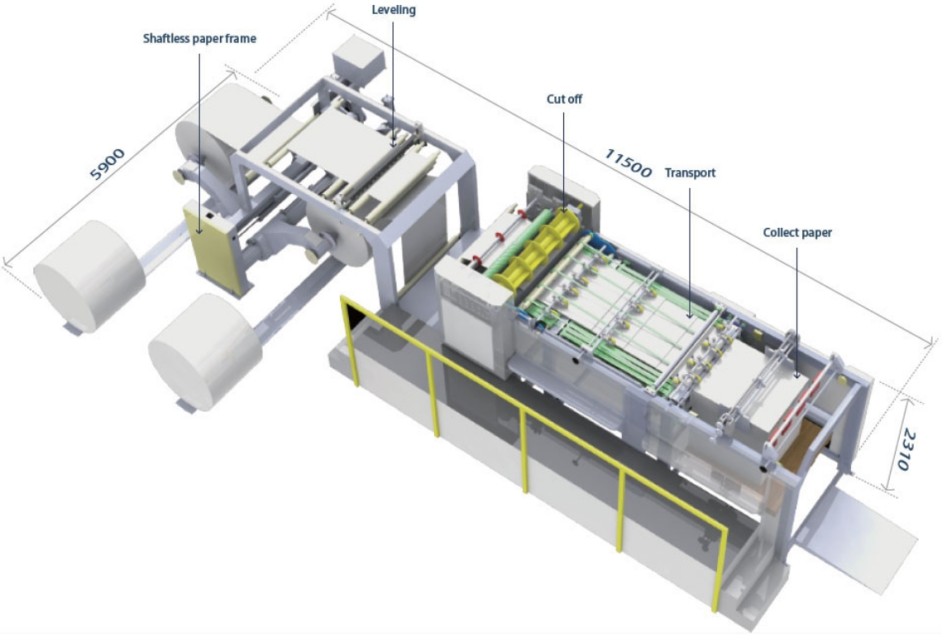

| 12000*4300*2400ملم | |
- نعم
التكوين القياسي
|
|
سكين قاطع
ثلاث مجموعات من سكين القطع تستخدم لقطع القطع و القطع الوسط. |
|
|
وحدة القطع
على السكين طريقة القطع البريطانية لتقليل الحمل والضوضاء عندما يطيل القطع حياة القطع.تقليل الاهتزاز والضوضاء من العملية عالية السرعة بفعالية.
تحت السكين: كتلة سكين مع صب الحديد الصلبة بشكل متكامل، والمعالجة الدقيقة، واستقرار جيد.
القطع الخلفي: مصنوع من معالجة خاصة للسكاكين الدقيقة من الصلب ،
شفرة حياة طويلة قابلة للتعديل بسهولة.
|
|
|
التحكم الإلكتروني ((Yaskawa servo و Siemens PLC)
TPC7062KS والاتصالات مع معالج Yaskawa ، تستخدم بشكل رئيسي في إنتاج مراقبة حالة تشغيل معدات إدخال البيانات ، وإشارة إنذار فشل النظام.سلسلة الدوران يقود ياسكوا شركة اليابان ياسكوا أنا القيادة السريعة، استنادا إلى إنتاج معايير مدخلات واجهة الإنسان والآلة من ردود الفعل لبرنامج ترميز عجلة الجاذبية الفعلية والوضع الدقيق.
|
|
|
جهاز مجعد
الجهاز الملتوي في لفائف الورق قبل الجهاز القصي للقضاء على لفة لفائف أو طي الجهاز، من أجل استقرار التوتر لفائف الورق.يمر لفة الورق أولا من خلال ((إلى حافة لفة) مكونات في جهاز deconvolution، الدوامات هي دورة دليل.
|
 |
الجهاز الجديد لمكافحة الانحناء
إزالة بشكل فعال من تجويف اللفافة لجعل الورق أكثر تسطحا، أكثر مواتية استقرار التوتر للفصل الورقي.
|
| التكوين | النوع | ملاحظة | |
| 1 | سكين لقطع الورق | شفرة سكين من الصلب التنغستن | ألمانيا |
| 2 | محامل | FAG/ NSK | ألمانيا/ اليابان |
| 3 | الاهتزاز | 20 كيلو | الصين |
| 4 | PLC | سيمنز | ألمانيا |
| 5 | مفتاح الحد | (شنايدر) | فرنسا |
| 6 | جهاز التحكم | كينكو | الصين |
| 7 | إرسال | شنايدر/ RXM4LB2BD | فرنسا |
| 8 | القيادة الخدمية | ياسكاوا | اليابان |
| 9 | محول تردد | الابتكار | الصين |
| 10 | محرك الخدمة | ياسكاوا | اليابان |
| 11 | مُشفر | NEMICON HES-25-2MD | اليابان |
| 12 | زر التحكم | إيتون | الولايات المتحدة الأمريكية |
| 13 | إمدادات الطاقة البديلة | مينغوي NES-50-24 | تايوان |
| 14 | دليل الويب | انهض | تايوان |
| 15 | الشاشة | سيمنز | ألمانيا |
| 16 | رابط التيار المتردد | إيتون | الولايات المتحدة الأمريكية |
| 17 | شريط نقل | رابلون | السويد |
| 18 | نظام التوتر التلقائي | ألمانيا سيمانز تحكم PLC، ألمانيا COSYS صمام نسبي، AW20-02BG التحكم في فلتر الهواء، DBK250.2 الفرامل |
قائمة الملاحظات: (قطع الغيار مجانية)- نعم
| اسم الأجزاء | لا، لا، لا |
| سكين قطع | مجموعة واحدة |
| الحزام | 15 قطعة |
| مقياس الضغط | 1 ٪ |
| ورق العلامة | أربعون لفة |
| منصة الفرامل | 4 أجزاء |
| سكين يقطع | 3 قطع |
| سكين للخفض | 1 ٪ |
| حلقة مطاطية | 16 قطعة |
| صمام تنظيم | 1 ٪ |
| مفاتيح الحد | 2 قطع |
| المقبض M12 | 1 ٪ |
| حلقة O للأسطوانة | 1 ٪ |
| الحزام المتزامن | 1 ٪ |
| صندوق الأدوات | مجموعة واحدة |
- نعم
إنتاج وتغليف
من الإنتاج إلى التسليم، ونحن نفعل كل التفاصيل بعناية كبيرة لضمان جودة المنتج الجيدة والخدمة للعملاء.
الشهادة
الأسئلة الشائعة
س1: ما هي منتجاتك الرئيسية ؟
أ:منتجاتنا الرئيسية هي Prepress 4up و 8up CTP الحراري عبر الإنترنت / خارج الإنترنت ، CTCP ، VLF CTP ، Flexo CTP ، المعالج ، لوحات أوفسيت ، حبر أوفسيت ، أغطية الطباعة الأوفسيت ،معدات التعبئة و الخ.
يمكنك الحصول على المعدات والمواد الاستهلاكية كلها في واحدة ولا تقلق بشأن خدمة ما بعد البيع من شركتنا.
س2: أين مصنعك ؟
أ:مصنع آلة معالج CTP لدينا في شنغهاي، نرحب بك بحرارة لزيارة مصنعنا!
السؤال 3: ما هو ضمانك لـ CTP ؟
أ:ثلاث سنوات لرأس الليزر و قطع الغيار الرئيسية لـ CTPs، سنة واحدة للمعالج.إذا كان العميل استخدام لوحة EcooGraphix CTP مع آلة CTP، وسوف نقدمالضمان مدى الحياة.
السؤال 4: هل يمكنك أيضا توفير سير العمل و RIP ؟
أ:نعم، يمكننا توفير سير العمل العقلية و RIP تكوين V12.
س5: ماذا عن التثبيت ودعم الفنيين بعد البيع ؟
أ:يمكن لمهندسنا الذهاب للمساعدة في التثبيت وتوفير التدريب اللازم. يجب على المشتري أن يأخذ تذاكر الطيران الجولة، رسوم الخدمة وتكلفة الإقامة المحلية.أي مشاكل أو أسئلةسنكون في خدمتكم على مدار 24 ساعةمن بين عددنا الكبير من منشآت CTP في جميع أنحاء العالم، there are also many end users(printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
جميع طابعات المستخدمين النهائيين تعمل أنظمة CTP مع الارتياح الكامل بسبب جودتنا القوية والخدمة البعيدة السلسة والتدريب الدقيق والصيانة.إذا كنت طابعة تفكر في الشراء مباشرة من EcooGraphix الصينلا توجد مشكلة في التثبيت والتدريب وخدمة ما بعد البيع
